1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.
1.2 电阻器的英文缩写：R（Resistor） 及排阻RN
1.3 电阻器在电路符号： R 或 WWW
1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）
1.5 电阻器的单位换算: 1兆欧=103千欧=106欧
1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。即欧姆定律：I=U/R。
表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。
1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示 47×102Ω（即4.7KΩ）； 104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.
c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：

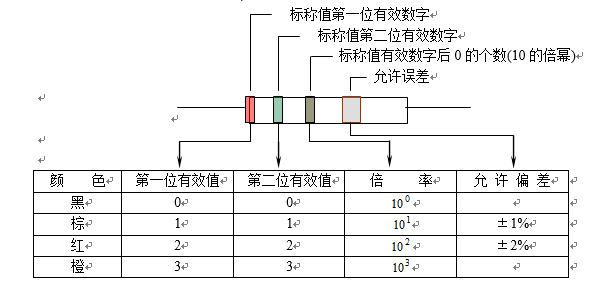

如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)
四色环电阻器（普通电阻)
颜 色 | 第一位有效值 | 第二位有效值 | 倍 率 | 允 许 偏 差 |
黑 | 0 | 0 | 100 | |
棕 | 1 | 1 | 101 | ±1% |
红 | 2 | 2 | 102 | ±2% |
橙 | 3 | 3 | 103 | |
黄 | 4 | 4 | 104 | |
绿 | 5 | 5 | 105 | ±0.5% |
蓝 | 6 | 6 | 106 | ±0.25% |
紫 | 7 | 7 | 107 | ±0.1% |
灰 | 8 | 8 | 108 | |
白 | 9 | 9 | 109 | -20% ~ +50% |
金 | 10-1 | ±5% | ||
银 | 10-2 | ±10% | ||
无色 | ±20% |
图1-1 两位有效数字阻值的色环表示

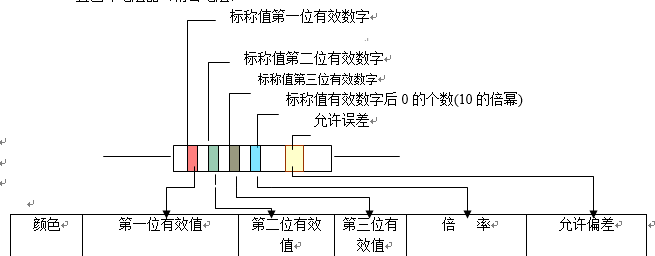

法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)
五色环电阻器（精密电阻）
颜色 | 第一位有效值 | 第二位有效值 | 第三位有效值 | 倍 率 | 允许偏差 |
黑 | 0 | 0 | 0 | 100 | |
棕 | 1 | 1 | 1 | 101 | ±1% |
红 | 2 | 2 | 2 | 102 | ±2% |
橙 | 3 | 3 | 3 | 103 | |
黄 | 4 | 4 | 4 | 104 | |
绿 | 5 | 5 | 5 | 105 | ±0.5% |
蓝 | 6 | 6 | 6 | 106 | ±0.25 |
紫 | 7 | 7 | 7 | 107 | ±0.1% |
灰 | 8 | 8 | 8 | 108 | |
白 | 9 | 9 | 9 | 109 | -20%～+50% |
金 | 10-1 | ±5% | |||
银 | 10-2 | ±10% |
图1-2 三位有效数字阻值的色环表示法
d、SMT精密电阻的表示法，通常也是用3位标示。一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,但是要根据实际情况到精密电阻查询表里出查找.下面是精密电阻的查询表:
代码 | 阻值 | 代码 | 阻值 | 代码 | 阻值 | 代码 | 阻值 | 代码 | 阻值 |
code | resiscane | code | resiscance | code | resiscance | code | resiscance | code | resiscance |
1 | 100 | 21 | 162 | 41 | 261 | 61 | 422 | 81 | 681 |
2 | 102 | 22 | 165 | 42 | 267 | 62 | 432 | 82 | 698 |
3 | 105 | 23 | 169 | 43 | 274 | 63 | 442 | 83 | 715 |
4 | 107 | 24 | 174 | 44 | 280 | 64 | 453 | 84 | 732 |
5 | 110 | 25 | 178 | 45 | 287 | 65 | 464 | 85 | 750 |
6 | 113 | 26 | 182 | 46 | 294 | 66 | 475 | 86 | 768 |
7 | 115 | 27 | 187 | 47 | 301 | 67 | 487 | 87 | 787 |
8 | 118 | 28 | 191 | 48 | 309 | 68 | 499 | 88 | 806 |
9 | 121 | 29 | 0.196 | 49 | 316 | 69 | 511 | 89 | 825 |
10 | 124 | 30 | 200 | 50 | 324 | 70 | 523 | 90 | 845 |
11 | 127 | 31 | 3205 | 51 | 332 | 71 | 536 | 91 | 866 |
12 | 130 | 32 | 210 | 52 | 340 | 72 | 549 | 92 | 887 |
13 | 133 | 33 | 215 | 53 | 348 | 73 | 562 | 93 | 909 |
14 | 137 | 34 | 221 | 54 | 357 | 74 | 576 | 94 | 931 |
15 | 140 | 35 | 226 | 55 | 365 | 75 | 590 | 94 | 981 |
16 | 143 | 36 | 232 | 56 | 374 | 76 | 604 | 95 | 953 |
17 | 147 | 37 | 237 | 57 | 383/388 | 77 | 619 | 96 | 976 |
18 | 150 | 38 | 243 | 58 | 392 | 78 | 634 | 96 | 976 |
19 | 154 | 39 | 249 | 59 | 402 | 79 | 649 | ||
20 | 153 | 40 | 255 | 60 | 412 | 80 | 665 |
symbol | A
| B | C | D | E | F | G | H | X | Y | Z |
multipliers | 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 10-1 | 10-2 | 10-3 |
1.10 SMT电阻的尺寸表示：用长和宽表示（如0201，0603，0805，1206等，具体如02表示长为0.02英寸宽为0.01英寸）。

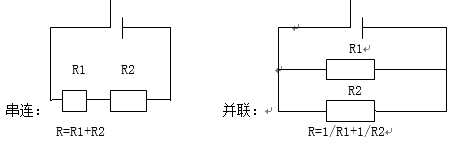

1.11 一般情况下电阻在电路中有两种接法:串联接法和并联接法
电阻的计算：
1.12 多个电阻的串并联的计算方法：
串联：R总串=R1+R2+R3+……Rn.
并联：1/R总并=1/R+2/R+3/R……1/Rn
1.13 电阻器好坏的检测:
a、用指针万用表判定电阻的好坏:首先选择测量档位,再将倍率档旋钮置于适当的档位,一般100欧姆以下电阻器可选RX1档,100欧姆-1K欧姆的电阻器可选RX10档,1K欧姆-10K欧姆电阻器可选RX100档,10K-100K欧姆的电阻器可选RX1K档,100K欧姆以上的电阻器可选RX10K档.
b、测量档位选择确定后,对万用表电阻档为进行校0, 校0的方法是:将万用表两表笔金属棒短接,观察指针有无到0的位置,如果不在0位置,调整调零旋钮表针指向电阻刻度的0位置.
c、接着将万用表 的 两表笔分别和电阻器的两端相接,表针应指在相应的阻值刻度上,如果表针不动和指示不稳定或指示值与电阻器上的标示值相差很大,则说明该电阻器已损坏.
d、用数字万用表判定电阻的好坏;首先将万用表的档位旋钮调到欧姆档的适当档位,一般200欧姆以下电阻器可选200档,200-2K欧姆电阻器可选2K档,2K-20K欧姆可选20K档,20K-200K欧姆的电阻器可选200K档,200K-200M欧姆的电阻器选择2M欧姆档.2M-20M欧姆的电阻器选择20M档,20M欧姆以上的电阻器选择200M档.
