光-MOS固体继电器

2022-08-02 0

1-MOS固体继电器原理

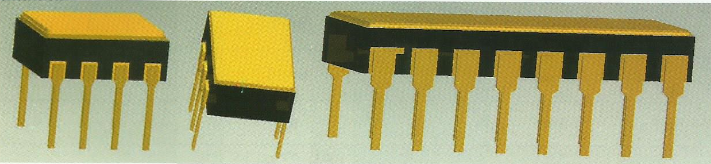

-MOS 固体继电器(Optical MOS Relays),又称微电子继电器(Microelectronic Relays 简称 MER), 也有称为光伏固体继电器。它是以发光二极管(LED)光伏二极管阵列(PVDA)作为隔离耦合器件、 功率场效应管(MOSFET)作为输出器件集成一体的、具有高速开关切换功能的双列直插式微型化固体 继电器。其中光伏二极管阵列芯片PVDA (Photovoltaic diode array),是由多个光敏二极管和功能电路组 成的硅单片集成电路。该系列产品采用微型陶瓷封装,标准DIP4DIP6DIP8DIP16封装形式,也 可提供SMD4SMD6SMD8SMD16封装形式。


2-M0S固体继电器特点

     导通电阻低、输出特性好,可控制微小

的模拟信号

     低漏电电流

     无噪音、高灵敏度,低电流消耗

     高动作速度,引线间电容很小

体积小,并可实现多路和多种触点结构

3光-MOS固体继电器用途

     交换机、便携电话基站、桢中继等通信

设备

     计算机及其配套部件

     测试仪器设备

     机器人控制、无人搬运车等机械设备

     超声波、X射线、心电图、脑波、CT

等医疗设备

     电、气、水等的自动检测系统

可编程控制器、传感器驱动器、电源切

换、卫星通信等等

4使用说明

MOS系列继电器内部无输入电限流电阻,用户使用光MOS系列继电器时应在满足继电器输入 电流范围要求的情况下,根据所使用的输入电源电压和继电器输入电流-输入压降特性曲线计算并配置 改阻值。即根据等式R=(V-V°n)/I计算出输入电阻阻值,其中V为输入电压,Von为二极管导通压降, I为输入电流。
