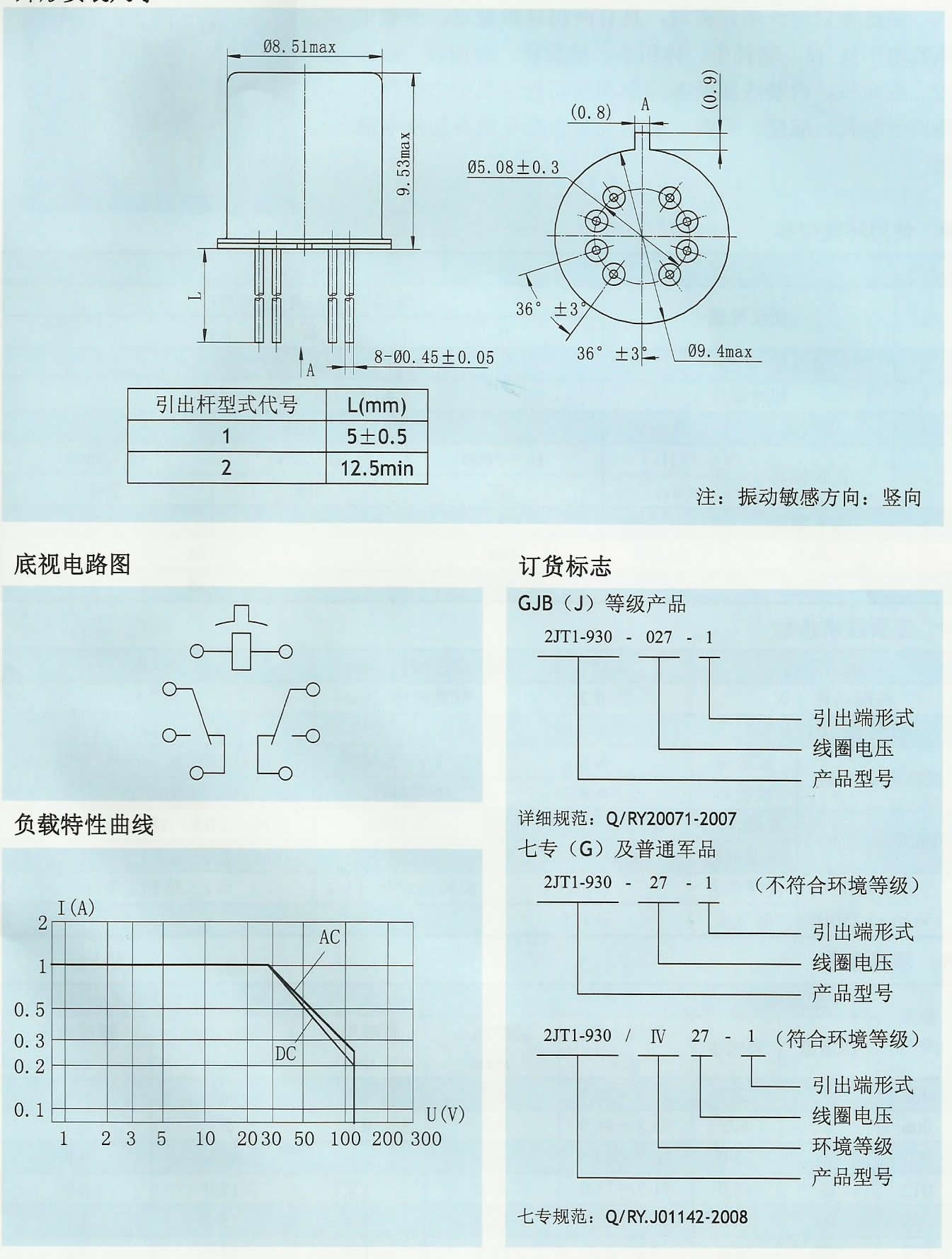

2JT1-930型T0-5密封电磁继电器
该产品是灵敏型的TO-5密封电磁继电器，采用全熔焊密 封，具有两组转换触点，功能、性能指标等同于国际同类产品。 功耗小、体积小、重量轻、耐振动、抗冲击、寿命长，适用于 航天、航空、兵器、船舶及其他电子设备切换电路用。
使用环境指标
序号 | 项目名称 | 环境条件 | |||
1 | 质量等级 | 军品（J）及七专（G） | GJB (J) | ||
IV | 一 | ||||
2 | 环境温度 | (°C) | -65〜125 | ||
3 | 相对湿度 | (40土2) °C, 90%〜95% | |||
4 | 低气压 | (kPa) | 4.39 | ||
5 | 正弦振动 | (Hz) | 10〜2000 | 10〜3000 | |
(m/s2) | 196 | 294 | |||
6 | 随机振动 | ((m/s2)2/Hz) | 20 | 40 | |
7 | 冲击 | (m/s2) | 735 | 980 | |
8 | 加速度 | (m/s2) | 735 | ||
主要技术指标
触点形式 | 2组转换 | 动作时间（ms） | ≤4.0 | ||
线圈功耗（W） | 0.25 | 释放时间（ms） | ≤2.0 | ||
泄漏率（Pa.cm'/s） | ≤1×10-3 | 阻性 | 1.0A, 28V d.c. | ||
接触电阻（Q） | 试验前 | ≤0.1 | 感性 | 0.20A, 28V d.c., 0.32H | |
试验后 | ≤0.2 | 触点 | 灯 | 0.1A, 28V d.c. | |
绝缘电阻（MQ） | 常温常湿 | ≥10000 (500Vd.c.) | 负载 | 交流I | 0.25A, 115V a.c.,外壳不接地 |
咼温咼湿 | ≥l000 (500Vd.c.) | 交流II | 0.10A, 115V a.c.,外壳接地 | ||
介质耐压 | 正常条件 | ≥500 | 低电平 | 10pA 〜50μA, 10mV~50mV | |
(Vr.m.s) (50Hz) | 低气压 | ≥125 | 寿命（次） | 1X105 | |
质量（g） | ≤2.21 | 过负载 | 阻性，2.0A, 28V d.c., 100 次 | ||
失效率 | 一 | ||||
规格参数（注：表中括号前数值为GJB （J）级产品动作电压，括号内为其他质量等级动作电压） Vd.c.
规格 序号 | 线圈电压 | 25°C | 整个温度范围 | ||||
额定值 | 最大值 | 线圈电阻 （1±10%）0 | 动作电压max | 释放电压min | 动作电压max | 释放电压 min | |
005 | 5 | 5.8 | 100 | 2.8 (3.5) | 0.23 | 3.5 (4.5) | 0.14 |
006 | 6 | 8.0 | 200 | 3.5 (4.2) | 0.28 | 4.5 (5.2) | 0.18 |
009 | 9 | 12.0 | 400 | 5.3 (6.3) | 0.55 | 6.8 (8.0) | 0.35 |
012 | 12 | 16.0 | 850 | 7.0 (8.4) | 0.64 | 9.0 (10.3) | 0.41 |
018 | 18 | 24.0 | 1600 | 10.5 (12.2) | 0.92 | 13.5 (15.4) | 0.59 |
027 | 27 | 32.0 | 3300 | 14.2 (18.0) | 1.37 | 18.0 (23.0) | 0.89 |
