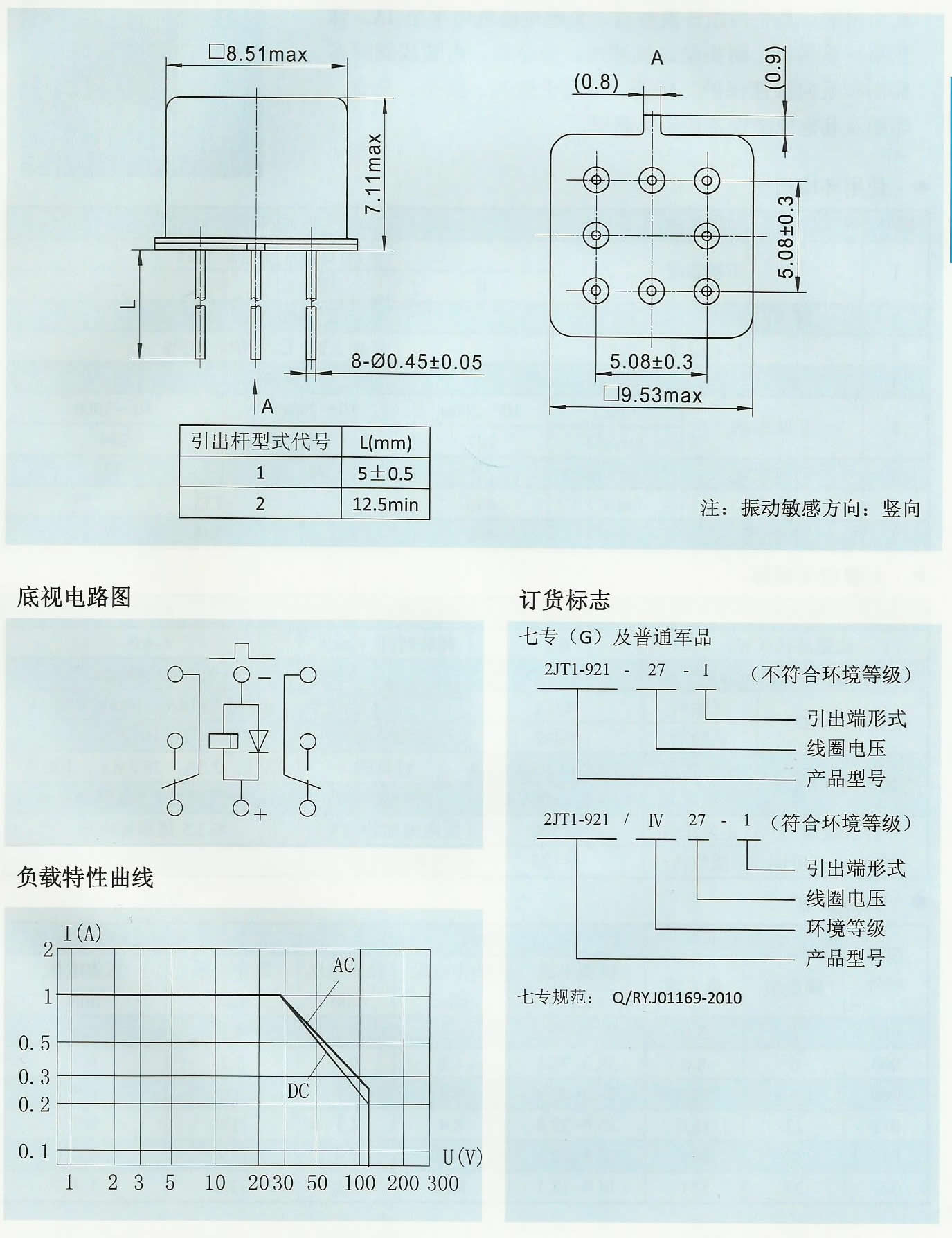

2JT1-921型T0-5密封电磁继电器
该继电器采用全熔焊密封，釆用标准间距2. 54mm的网格 式引出端。具有两组转换触点，负载电流低电平至1A。体 积小、重量轻、耐振动、抗冲击、寿命长，内装线圈瞬态 抑制二极管，适用于航天、航空、兵器、船舶及其他电子 设备切换电路用
•使用环境指标
序号 | 项目名称 | 环境条件 | |||
1 | 质量等级 | 军品（J）及七专（G） | |||
II | IV | 一 | |||
2 | 环境温度 | (°C) | -65〜125 | ||
3 | 相对湿度 | (40±2) °C, 90%〜95% | |||
4 | 低气压 | (kPa) | 4.39 | ||
5 | 正弦振动 | (Hz) | 10〜2000 | 10〜2000 | 10〜3000 |
(m/s2) | 147 | 196 | 294 | ||
6 | 随机振动 | ((m/s2)2/Hz) | 10 | 20 | 40 |
7 | 冲击 | (m/s2) | 490 | 735 | |
8 | 加速度 | (m/s2) | 490 | 735 | |
•主要技术指标
触点形式 | 2组转换 | 动作时间（ms） | ≤2.0 | ||
线圈功耗（W） | 0.5 | 释放时间 | (ms) | ≤4.0 | |
泄漏率（Pa.cm'/s） | ≤×10-3 | 触点 | 阻性 | 1.0A, 28V d.c. | |
接触电阻（Q） | 试验前 | ≤0.1 | 负载 | 低电平 | 10μA〜50μA, 10mV〜50mV |
试验后 | ≤0.2 | 寿命（次） | 1X105 次 | ||
绝缘电阻（MQ） | 常温常湿 | ≥l0000 (500Vd.c.) | 过负载 | 阻性，2.0A, 28V d.c., 100 次 | |
高温高湿 | ≥1000 (500Vd.c.) | 反向电动势（V） | ≤ 1.5倍额定电压 | ||
介质耐压 | 正常条件 | ≥500 | 质量（g） | ≤1.98 | |
(Vr.m.s) (50Hz) | 低气压 | ≥125 | |||
•规格参数
规格 序号 | 线圈电压 | 25 °C | 整个温度范围及寿命试验后 | ||||
额定值 | 最大值 | 线圈电阻 （1±1O%）Q | 动作电压 max | 释放电压 min | 动作电压 max | 释放电压 min | |
005 | 5 | 5.8 | 50 | 3.5 | 0.23 | 4.5 | 0.14 |
006 | 6 | 8.0 | 98 | 4.2 | 0.28 | 5.2 | 0.18 |
009 | 9 | 12.0 | 220 | 6.3 | 0.55 | 8.0 | 0.35 |
012 | 12 | 16.0 | 390 | 8.4 | 0.64 | 10.3 | 0.41 |
018 | 18 | 24.0 | 880 | 12.2 | 0.92 | 15.4 | 0.59 |
027 | 27 | 32.0 | 1560 | 18.0 | 1.37 | 23.0 | 0.89 |
