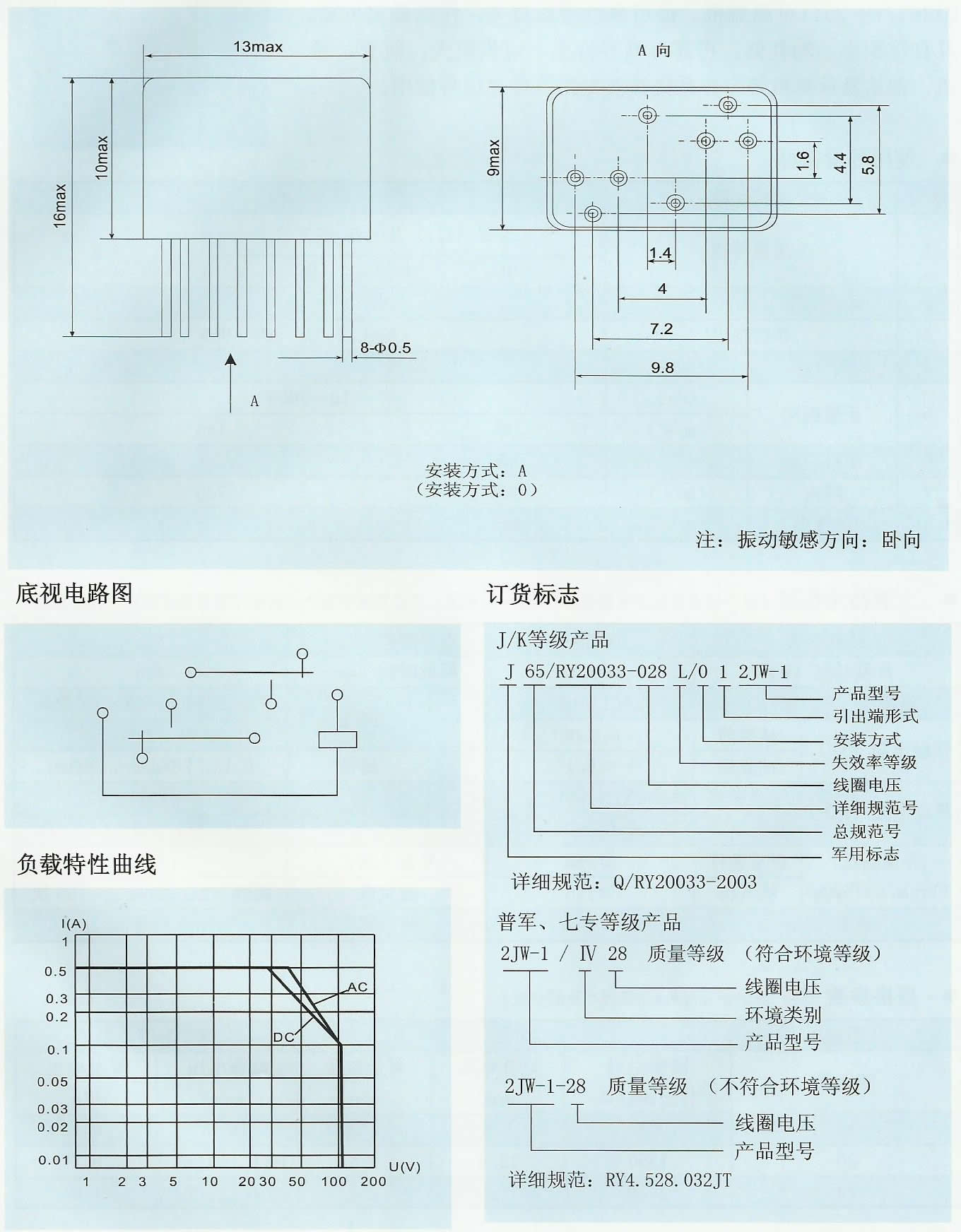

2JW-1微型通用电磁继电器该继电器长期以来在贯标线上生产，符合GJB65B总规范和 GJB65/17-2011单面规范。经可靠性增长攻关，性能稳定可靠。 具有体积小、功耗低、可靠性高等特点。可供航天、航空、通 讯、雷达及计算机等自控系统切换电路及传递信号使用。
使用环境指标
序号 | 项目名称 | 环境条件 | |||
1 | 质量等级 | 军品（J）及七专（G） | J/K | ||
II | IV | ||||
2 | 环境温度 | (°C) | - 55 〜85 | —55〜105 | |
3 | 相对湿度 | (40±2) °C, 90%〜95% | |||
4 | 低气压 | (kPa) | 0.136 | 0. 67〜0. 13 | |
5 | 正弦振动 | (Hz) | 10〜2000 | ||
(m/s2) | 147 | 196 | |||
6 | 随机振动 | ((m/s2) 2/Hz) | 10 | 20 | |
7 | 冲击 | (m/s2) | 490 | 735 | |
8 | 加速度 | (m/s2) | 490 | 735 | |
主要技术指标（以下技术指标主要根据J/K等级产品列出，其它质量等级产品的技术指标请参阅相应技术规范）
触点形式 | 2组转换 | 动作时间（ms） | ≤5 | ||
线圈功耗（W） | ≤0. 58 | 释放时间（ms） | ≤5 | ||
泄漏率(Pa. cm3/s) | ≤×10-2 | 触点 负载 | 阻性 | 1A, 28Vd.c. (1X104 次) | |
接触电阻（Ω） | 试验前 | ≤0. 05 | 0. 5A, 28Vd. c. | ||
试验后 | ≤0. 1 | 感性 | 0. 1A, 28Vd. c. , 200mH | ||
绝缘电阻（MΩ） | 常温常湿 | ≥10000 (l00Vd.c.) | 灯 | 0. 1A, 28Vd. c. | |
高温高湿 | ≥100 (l00Vd.c.) | 低电平 | 10μA〜50μA, 10mV〜50mV | ||
介质耐压 (Vr. m. s) (50Hz) | 正常条件 | ≥250 | 寿命（次） | 1X105 | |
低气压 | ≤125 | 过负载 | 阻性，2A, 28Vd. c., 100 次 | ||
质量（g） | ≤5 | 失效率 | L级 | ||
规格参数（注：表中括号内为J/K等级产品的参数） Vd. C.
线圈电压 | 25 °C | 整个温度范围 | |||
额定值 | 线圈电阻 （1土10%） Ω | 动作电压 max | 释放电压min | 动作电压 max | 释放电压 min |
5 | 200 | 3.2 | 0. 36 (0.3) | 4. 0 (4. 2) | 0. 18 (0.2) |
6 | 200 | 3.8 | 0.4 | 4. 7 (5. 0) | 0.21(0.2) |
12 | 430 | 7. 5 | 0.8 | 9.5 (10.0) | 0.43 (0.4)' |
20 | 1350 | 12.4 | 1.4 | 16.0 (16. 5) | 0.71(0.7) |
24 | 1350 | 14.8 | 1.7 (1.8) | 19.0 (19. 5) | 0.85 (0.8) |
28 | 1350 | 17. 0 | 2.0 | 22.0 (22.5) | 1.0 |
