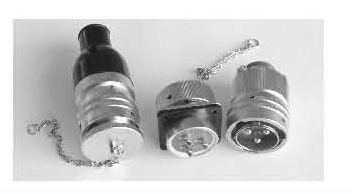

Y50DX系列
本系列产品为产品内输送电源的连接器
工作温度：-55℃～+125℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
密封性：耐压0.2MPa
防盐雾，防潮湿，防霉菌性能等符合GJB101A-97标准的要求。
电气性能
接触电阻及额定电流
接触件规格mm | φ2.5 | φ3 | φ3.5 | φ4 | φ5 | φ6 | φ7 | φ9 | φ12 |
接触电阻mΩ | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 |
额定电流A | 25 | 50 | 50 | 60 | 75 | 100 | 100 | 150 | 250 |
额定电压、耐电压及绝缘体
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温常压 | 500 | 1500 | ≥3000 |
湿热 | 500 | 500 | ≥20 |
高温 | 250 | — | ≥50 |
低气压条件4.39KPa | 300 | 375 | — |
机械性能
壳体：高强度铝合金材料，不锈钢
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍、喷沙镀镍
绝缘体：耐热热塑性材料
接触件：铜合金材料 表面镀金
机械寿命：500次
订货标记说明：
Y50DX II 12 04 T K 2 H-40
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①Y50DX-Y50电源系列圆形电连接器 X代表类别型号焊接胶封
②键位标记 X共有5键位I Ⅱ Ⅲ Ⅳ Ⅴ （不表注为默认Ⅲ键位）
③壳体号 12号壳体
④接触件数 04芯
⑤壳体类别 T-插头 Z-插座
⑥接触件类别 J-插针 K-插孔
⑦插头尾部形式或插座安装方式
插头尾部形式： 1接地式 2夹线板式 3简封式 4防波抗拉式 5弯头护线式 6弹簧护线式
插座安装形式： 10 方形法兰式 11圆形法兰式 14螺母并紧式 10-2方法兰带电缆罩 S-穿墙式接触件
⑧表面处理： H 阳极氧化发黑 L阳极氧化军绿 S 化学镀镍（银白色） NI 喷砂镀镍（银白磨砂）
⑨壳体材料： 无标志-铝合金 40 不锈钢
类别号形式表
符号 | X | Q | P | N | H | A |
代表意义 | 焊接胶封 | 压接屏蔽胶封 | 焊接屏蔽胶封 | 压接胶封 | 玻璃烧结密封 | 印制板焊接胶封 |
键槽键位
标识代号 | Ⅰ | Ⅱ | Ⅲ | Ⅳ | Ⅴ |
键位字母 | V | Y | I | L | T |
与主键Ⅲ的角度 | 157 | 102 | 0 | 135 | 146 |
插座外形及安装尺寸
壳体号 | A | L | M | K | D | B | d | H |
12 | 27 | 26.5 | 14.5 | 16 | 20 | 21 | 3.6 | 20 |
14 | 30 | 26.5 | 14.5 | 16 | 23 | 23 | 3.6 | 23 |
16 | 33 | 26.5 | 14.5 | 16 | 26 | 25 | 3.6 | 26 |
18 | 36 | 26.5 | 14.5 | 16 | 29 | 27 | 3.6 | 29 |
20 | 39 | 26.5 | 14.5 | 16.7 | 33 | 29 | 3.6 | 32 |
22 | 42 | 26.5 | 14.5 | 16.7 | 35 | 32 | 3.6 | 35 |
24 | 45 | 26.5 | 14.5 | 16.7 | 38 | 35 | 3.6 | 38 |
32 | 60 | 32 | 15 | 18 | 50 | 50 | 4.5 | 51 |
D404插座外形及安装尺寸
Y50DX系列接点排列（装针绝缘体插合面正视图）
