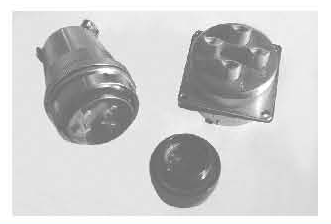

XCD系列圆形点连接器
简 介
本系列产品专供电源使用。卡口快速连接，插座有方法兰安装和螺母安装两种方式。
双曲面线簧插孔，五种识别键位。插头、插座既可装针，亦可装孔。与导线端接采用焊
接方式。广泛应用于大电流条件下的电连接。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求。
电气性能
接触电阻及额定电流
接触件规格mm | 接触电阻mΩ | 额定电流A | 焊线筒内径mm |
φ4.5 | ≤0.35 | 60 | φ5.5 |
φ5.5 | ≤0.3 | 100 | φ6 |
φ7.5 | ≤0.2 | 150 | φ8.5 |
额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温状态 | 500 | ≥1500 | ≥5000 |
湿热状态 | 500 | ≥750 | ≥100 |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
标记代号及意义
说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、对于选配附件的差头（座）可在其标记代号后加+在写出所选附件。
接点排列
外形尺寸
与导线采用焊接连接
插头
接点排列代号 | 36-4 | 39-4 | 45-4 |
D1 | 46 | 49 | 55 |
D2 | 36 | 39 | 45 |
方盘插座（尾部有螺纹）
接点排列代号 | D1 | D2 | D3 | B | E |
36-4 | 37.7 | 36 | 3.2 | 41 | 34 |
39-4 | 40.7 | 39 | 3.2 | 43 | 36 |
45-4 | 46.7 | 45 | 3.7 | 49 | 42 |
螺母紧固插座
接点排列代号 | D1 | D2 | B | F |
36-4 | 42 | 37.7 | 54 | 19 |
39-4 | 45 | 40.7 | 56 | 20 |
45-4 | 51 | 46.7 | 62 | 22.5 |
