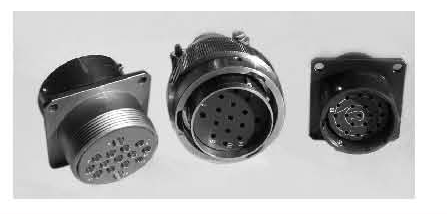

XCG系列圆形电连接器
简 介
本系列产品是在XC基础上开发的高性能产品，可与XC型完全互换。可靠的
密封性能：头、座内部的密封层设计，使连接器具有密封性，可承受0.3大气压的
压差。头、座之间的密封设计，使接触件与外部环境完全隔离，密封性好，防水汽
能力强。快速安全的连接系统，操作简便、连接可靠。
技术特性
环境性能
工作温度：-55℃～+200℃
相对湿度：40℃时达95%
工作高度：海拔30000m
振动：频率10Hz～2000 Hz加速度196m/s2
冲击：加速度490m/s2
恒加速度：490m/s2
防盐雾，防潮湿，防霉菌性能等符合GJB2889标准的要求
电气性能
接触电阻及额定电流
接触件规格mm | 接触电阻mΩ | 额定电流A | 焊线筒内径mm |
φ1.0 | ≤5 | 5 | φ1.4 |
φ1.5 | ≤2.5 | 10 | φ2.0 |
φ2.0 | ≤1.25 | 20 | φ2.5 |
φ3.0 | ≤0.75 | 40 | φ3.0 |
φ4.5 | ≤0.35 | 60 | φ3.0 |
额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
常温常压 | 500 | ≥1500 | ≥5000 |
湿温状态 | 500 | ≥750 | ≥100 |
低气压条件1KPa | 150 | ≥200 | — |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
标记代号及意义
说明：1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
注：该系列产品的外形尺寸与XC系列相同
XCG系列接点排列（装针绝缘体插合面视图）
