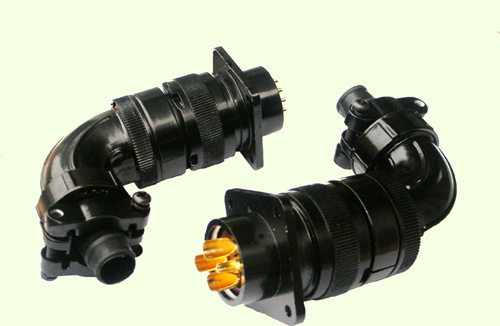

YD圆形连接器系列
YD圆形连接器系列，适用于机电设备动力和控制线路的电气连接，有接装置，可防尘防水。它适合于我国伺服电机制造业的配套要求，同时为进口伺服电机企业寻求国产化提供服务。绝缘部分采用新型的热固性塑料，抗冲击，耐高温，不会因焊接时高温引起材料熔化、变形，部分附件接口螺纹按照Mil-C-5015标准连接器进行设计。
YD系列电连接器执行标准为IEC61984（EN61984）、测试标准为IEC60512，接触对数量从3芯~86芯，电流从10A~100A。有“先导通后断开”的加长接地极保护结构。有防尘、防溅水、防溅油的防护结构，防护等级IP54，耦合方式为螺纹式，外形有直式和弯式，插头的出线方式有屏蔽结构装金属软管夹固式、非屏蔽结构电缆线夹固式。
主要技术特性
环境温度 | -55℃~125℃ |
相对湿度 | 温度为40℃时达98% |
大气压力 | 达4.4kpa |
振动 | 振频10~500HZ |
冲击 | 频率40－80次/分 |
加 速 度 | 加速100m/S2 |
机械寿命 | 500次 |
额定电压和试验电压:
工作环境 | 额定电压 | 耐电压 |
正常条件下 | 400V | 2000V |
温热条件下 | 400V | 1500V |
绝缘电阻:
正常条件下 | 高温条件下 | 湿热条件下 |
≥5000MΩ | ≥1000MΩ | ≥100MΩ |
额定电流和额定电流:
接触对直径（mm） | Φ1.5 | Φ2.5 | Φ3.5 | Φ5.5 | Φ10 |
额定电流（A） | 10 | 25 | 50 | 100 | 150 |
接触电阻（Ω） | 0.0025 | 0.001 | 0.0005 | 0.0003 | 0.0001 |
产品型号命名方式:
接触对排布图
以下排布图为针绝缘体端面（与孔绝缘体的耦合面）
YD20 |
|
|
|
|
|
|
YD20-2 | YD20-3 | YD20-4 | YD20-5 | YD20-5a | YD20-7 |
YD28 |
|
|
|
|
|
YD28-4 | YD28-4a | YD28-5 | YD28-7 | YD28-10 | |
|
| ||||
YD28-11 | YD28-15 | ||||
YD32 |
|
|
|
|
YD32-4 | YD32-10 | YD32-13 | YD32-19 |
YD40 |
|
|
|
|
YD40-5 | YD40-9 | YD40-16 | YD40-17 | |
|
|
|
| |
YD40-22 | YD40-24 | YD40-26 | YD40-31 |
YD48 |
|
|
|
|
|
YD48-5 | YD48-7 | YD48-27 | YD48-38 | YD48-42 |
YD55 |
|
|
|
|
YD55-7 | YD55-53 | YD55-61 | YD55-86 |
外形尺寸
ZQ\ZP直形防护插座
型号 | YD20 | YD28 | YD32 | YD40 | YD48 | YD55 |
L | 89 | 96 | 97 | 112 | 115 | 123 |
d | 36 | 41 | 45 | 54 | 61 | 67 |
ZS\ZR 弯形防护插座
型号 | YD20 | YD28 | YD32 | YD40 | YD48 | YD55 | |
L | 77 | 88 | 94 | 104 | 126 | 137 | |
d | 70 | 77 | 82 | 87 | 93 | 103 | 104 |
TQ\TP直形插头
型号 | YD20 | YD28 | YD32 | YD40 | YD48 | YD55 |
L | 87 | 94 | 95 | 110 | 113 | 121 |
d | 36 | 41 | 45 | 54 | 61 | 67 |
TS\TR直形插头
型号 | YD20 | YD28 | YD32 | YD40 | YD48 | YD55 | |
L | 77 | 88 | 94 | 104 | 126 | 137 | |
d | 68 | 76 | 80 | 86 | 92 | 102 | 102 |
直式
型号 | YD20 | YD28 | YD32 | YD40 | YD48 | YD55 | ||||||||
规格 | PG9 | PG11 | PG11 | PG13.5 | PG13.5 | PG16 | PG16 | PG21 | PG16 | PG21 | PG29 | PG36 | PG29 | PG36 |
L1 | 94 | 97 | 100 | 103 | 105 | 105 | 114 | 118 | 116 | 120 | 125 | 135 | 133 | 143 |
L2 | 93 | 93 | 99 | 102 | 104 | 105 | 114 | 116 | 116 | 118 | 129 | 138 | 137 | 146 |
d | 36 | 41 | 45 | 54 | 61 | 67 | ||||||||
弯式
型号 | YD20 | YD28 | YD32 | YD40 | YD48 | YD55 | ||||||||
规格 | PG9 | PG11 | PG11 | PG13.5 | PG13.5 | PG16 | PG16 | PG21 | PG16 | PG21 | PG29 | PG36 | PG29 | PG36 |
L1 | 83 | 86 | 95 | 98 | 103 | 103 | 110 | 114 | 124 | 128 | 136 | 145 | 143 | 152 |
L2 | 82 | 85 | 94 | 97 | 102 | 103 | 110 | 112 | 124 | 126 | 139 | 149 | 146 | 156 |
d | 68 | 76 | 80 | 86 | 92 | 102 | 102 | |||||||
插座
尾部出线形式
| TP**\TR**金属软管接头ZP**\ZR** 规格金属软管内径ΦmmYD201012YD281215YD321520YD402025YD482532YD553238 | TP**\TR**夹固电缆接头ZP**\ZR** 规格**电缆外径ΦmmYD2096~9129~12YD28129~121512~15YD321512~152015~20YD402015~202520~25YD482520~253225~32YD553225~323632~36 |
| TP-PG**\TR-PG**塑料软管接头ZP-PG**\ZR-PG** 规格**软管内径Φmm软管外径ΦmmYD20PG91013PG111215.8YD28PG111215.8PG13.514.318.5YD32PG13.514.318.5PG1616.521.2YD40PG1616.521.2PG212328.5YD48PG1616.521.2PG212328.5PG292934.5PG363642YD55PG292934.5PG363642
| TP-PG**\TR-PG**密封电缆接头ZP-PG**\ZR-PG** 规格**电缆外径ΦmmYD20PG94~8PG115~10YD28PG115~10PG13.56~12YD32PG13.56~12PG1610~14YD40PG1610~14PG2113~18YD48PG1610~14PG2113~18PG2918~25PG3622~32YD55PG2918~25PG3622~32 |
