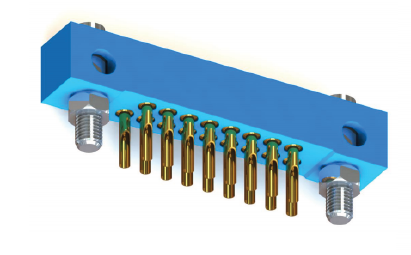

CJ系列电连接器
该系列电连接器具有接触电阻小，抗振动、耐冲击等特点，产品广泛用于无线电装置、电子计算机及继电器等行业的电气连接。可与CJ系列电连接器互换、对接。
一、主要技术性能
环境温度：热塑类绝缘体：-55℃～+125℃
热固类绝缘体：-55℃～+200℃
相对湿度：40℃时，达95%
振 动：频率10～2000Hz，加速度170m/s2
冲 击：加速度294m/s2
额定电压：250V
介质耐压：1000V
绝缘电阻：常温≥500MΩ，湿热≥20MΩ
机械寿命：插拔1000次
接触电阻及接触电流：
接触件直径（mm） | Φ0.8 | Φ1.0 | Φ1.5 | Φ2.0 | Φ3.0 |
额定电流（A） | 2 | 5 | 10 | 20 | 40 |
接触电阻（mΩ） | ≤15 | ≤5 | ≤2.5 | ≤1.25 | ≤0.75 |
二、标记说明
1、 主称代号：CJ—表示矩形电连接器
2、 设计序号：2，3，4···标出数字
3、 3、连接器类型：T—表示插头装针 Z—表述插座装线簧式插孔 Z1—表示插座装片簧式插孔 S—表示插头装线簧式插孔 S1—表示插头装片簧式插孔 P—表示插座装针
4、 接触体数量：14，20，29，30，50···标出数字
5、 接触体端接形式：H—表示焊接 Y—表示压接
6、 接触体镀层：J—表示镀金 不标注—表示镀银
7、 改型代号：表示改型产品-01，-02······
三、连接器外形及安装尺寸
插头CJ2T20HJ
插座CJ2Z20HJ
插头CJ3S14HJ
CJ3S20HJ
14芯
20芯
插座CJ3P14HJ
CJ3P20HJ
14芯
20芯
插头CJ4S14HJ
CJ4S20HJ
插座CJ4P14HJ
CJ4P20HJ
系列号 | L | L1 | N |
CJ4P14HJ/HJ | 27.5 | 20 | 4 |
CJ4P20HJ/HJ | 32.5 | 25 | 6 |
插头CJ5T30H
插座CJ5Z30H
插头CJ19T29HJ
CJ19T50HJ
插座 CJ19Z29HJ
CJ19Z50HJ
系列号 | L | L1 | L2 | N |
CJ19Z29J/HJ | 62 | 50 | 34 | 9 |
CJ19Z29J/HJ | 80 | 68 | 52 | 16 |
注：该两种规格的插头、插座还有适用于印制板电路连接的产品。产品型号为CY31Z29BJ/WJ CY31Z50BJ/WJ,具体结构尺寸见CY系列产品系列图17.
插头CJ20TS36YJ
插座CJ20TP36YJ
插头CJ21S20H
插座CJ21P20H
