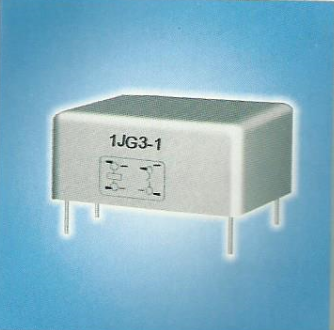

1JG3-1型直流固体继电器
特点：
・输入、输出变压器隔离
・功率MOSFET输出
・开关速度快
・抗过载能力强
・全熔焊封装
・高可靠
用途：
•适用于国防、工业控制领域， 如计算机接口、数字电路接口、 信号传输、数控设备及测量仪表，适用于环境恶劣的场合。
执行标准：
Q/RY.J01111-2006
技术参数 | 最小值 | 典型值 | 最大值 | 单位 |
输入参数
输入电压 | (005) | 4 | 5 | 7 | Vd.c. |
(028) | 10 | 28 | 32 | Vd.c. | |
输入电流 | (005) | 6 | 10 | mA | |
(028) | 12 | 20 | |||
保证接通电压 | (005) | 3.6 | Vd.c. | ||
(028) | 10 | Vd.c. | |||
保证关断电压 | (005) | 1.5 | Vd.c. | ||
(028) | 3 | Vd.c. | |||
接通时间 | 100 | μs | |||
关断时间 | 1000 | μs | |||
反极性 | (005) | 7 | Vd.c. | ||
(028) | 32 | ||||
输出参数
输出电路组数 | 1H(1组常开) | |||
输出电流 | 1X1O-4 | 3 | A | |
输出电压 | 1 | 50 | Vd.c. | |
过负载 | 10.5 | A | ||
输出电压降 | 0.35 | Vd.c. | ||
输出漏电流 | 10 | μA | ||
电气绝缘参数
绝缘电阻 | 1000 | MΩ | ||
介质耐电压 | 1000 | Vr.m.s. | ||
隔离 | 25 | pF |
环境参数
随机振动 | 40,10〜2000 | (m/s2)2/Hz,Hz |
恒加速度 | 980 | m/s2 |
冲击 | 980, 6 | m/s2,ms |
贮存温度 | -55～125 | ℃ |
工作温度 | -55～105 | ℃ |
其它参数
重量 | 12 | g |
