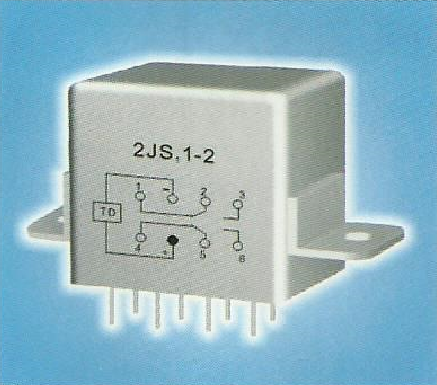

2JS11-2型混合延时继电器
该产品是1型（动作延时）混合延时继电器，外形符合航天延时继电器系列型谱要求。具有体积小，适用电压范围广，耐恶劣环境，抗瞬变等特点。在规定的温度范围内延时稳定，准确度高。釆用激光封焊。可供航天、航空、兵器系统及地面设备的控制系统作时间程序控制用。
•使用环境指标
序号 | 项 目 | II环境条件 | IV环境条件 |
1 | 环境温度 | -55℃〜85℃ | |
2 | 低气压 | 0.67 kPa〜0.27kPa | |
3 | 相对湿度 | 40℃±2℃, | 90%〜95% |
正弦振动 | 10Hz〜2000Hz , 147m/s2 | 10Hz〜2000Hz , 196m/s2 | |
5 | 冲 击 | 490m/s2, 11ms | 735m/s2, 6ms |
6 | 加速度 | 490m/s2 | 735m/s2 |
7 | 碰 撞 | 392m/s | 2, 6ms |
订货标志 | RY4.546.023JT:2JS1l-2/IV 28 C 注：订货时需说明环境类别、延时准确度 | ||
•主要技术指标
延时型式 | 1型（动作延时） | 寿命 | 1X104次或 50h |
额定工作电压 | 28Vd.c. | 接触电阻 | 寿命前≤0.1Ω；寿命后≤0.2Ω |
工作电压范围 | 22Vd.c.～32 Vd.c. | 输出形式 | 2组转换 |
输入电流 | ≤60mA | 绝缘电阻 | ≥100MΩ,250Vd.c. |
延时范围 | 0.1s〜500s（可扩展） | 介质耐电压 | 50Hz,500Vr.m.s.,60s,1mA |
延时准确度 | ±2% (T＞0.5s), 土5%、±8% (T≤O.5s) | 泄漏率 | ≤1X10-1Pa.cm3/s |
再循环时间 | ≥500ms | 质量 | ≤28g |
额定负载 | 28Vd.c.,1A (阻性) | 外形尺寸 | 26mmX13.5mmX26mm |
安装方式 | C(2) | ||
