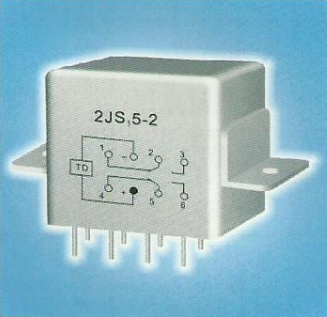

2JS15-2型混合延时继电器
该产品是1型（动作延时）混合延时继电器，具有体积小，适用电压范围广，耐恶劣环境，抗瞬变等特点。在规定的温度范围内延时稳定，准确度高。采用激光封焊。可供航天、航空、兵器系统及地面设备的控制系统作时间程序控制用。
•使用环境指标
序号 | 项 目 | II环境条件 | IV环境条件 |
1 | 环境温度 | -55℃〜125℃ | |
2 | 低气压 | 0.67kPa〜0.13kPa | |
3 | 相对湿度 | 40℃±2℃, 90%〜95% | |
4 | 正弦振动 | 10Hz〜2000Hz , 147m/s2 | 10Hz〜2000Hz , 196m/s2 |
5 | 随机振动 | 6(m/s2)2/Hz | |
6 | 冲击 | 490m/s2，11ms | 980m/s2，6ms |
7 | 加速度 | 490 m/s2 | 735m/ s2 |
订货标志 | Q/RY. J0154-2000:2JS15-2/IV 15B 01 注：订货时需说明环境类别、安装方式和规格序号（延时准确度） | ||
•主要技术指标
延吋型式 | 1型（动作延时） | 寿命 | 1X104次或 50h | |
额定工作电压 | 15Vd.c. | 28Vd.c. | 接触电阻 | 寿命前≤0.1Ω；寿命后≤0.2Ω |
工作电压范围 | 12.6Vd.c.〜16.5Vd・c. | 25Vd.c.～32Vd.c. | 绝缘电阻 | ≥500MΩ,250Vd.c. |
输入电流 | ≤190mA | 80mA | 介质耐电压 | 50Hz,500Vr.m.s.,60s,0.1mA |
延时范围 | 0.1s〜500s (可扩展) | 泄漏率 | ≤1X10-1 Pa.cm3/s | |
延时准确度 | 规格01:±5% (0.1s≤T＜ls) 规格02:±0.5%(ls≤T≤500s) 规格03:±5%(0.ls≤T≤500s) | 质量 | ≤40g | |
再循环吋间 | ≥500ms | 额定负载 | 28Vd.c.，5A(阻性) | |
输出形式 | 2组转换 | 外形尺寸 | 26mmX18mmX 26mm | |
安装方式 | B(3),C(2) | |||
