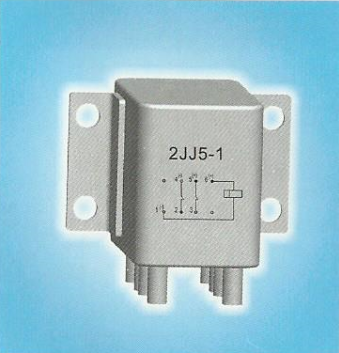

2JJ5-1加速度继电器
该产品为加速度过载继电器，具有体积小，固体输出，可靠性、环境等级高等特点，适用于航天、 航空加速度过载控制。可替代仿俄的机械式“加速度过载开关。”
·使用环境指标
序号 | 项 目 | 指 标 |
1 | 环境温度 | -40℃〜85℃ |
2 | 相对温度 | 40℃, 95% |
3 | 低气压 | 0.3 kPa |
4 | 正弦振动 | 10Hz～2000Hz, 196m/s2 |
5 | 冲 击 | 土X方向：半正弦波；峰值加速度为14700m/s2 |
6 | 加速度 | 735m/s2 |
·主要技术指标
触点形式 | 2组常开 | ||
线圈电压 | 加速度激励 | 5V±O.5Vd.c. | |
复位线圈 | 5V±O.5Vd.c. | ||
接触电阻 | 试验前 | ≤0.05Ω | |
试验后 | ≤0.1Ω | ||
绝缘电阻 | 常温常湿 | ≥500MΩ, 250Vd.c. | |
高温高湿 | ≥50MΩ, 250Vd.c. | ||
介质耐压 | 正常条件 | 500r.m.s., 60s,1mA | |
低气压 | 250r.m.s.,60s, 1mA | ||
触点负载 | lOVd.c., 5A（阻性）,100ms | ||
寿命 | 1000次 | ||
质量 | ≤100g | ||
加速度特性 | 敏感方向 | +X（见外形图） | |
最大动作加速度值 | 25g（可变） | ||
要求加速度持续时间 | 4ms（可变） | ||
