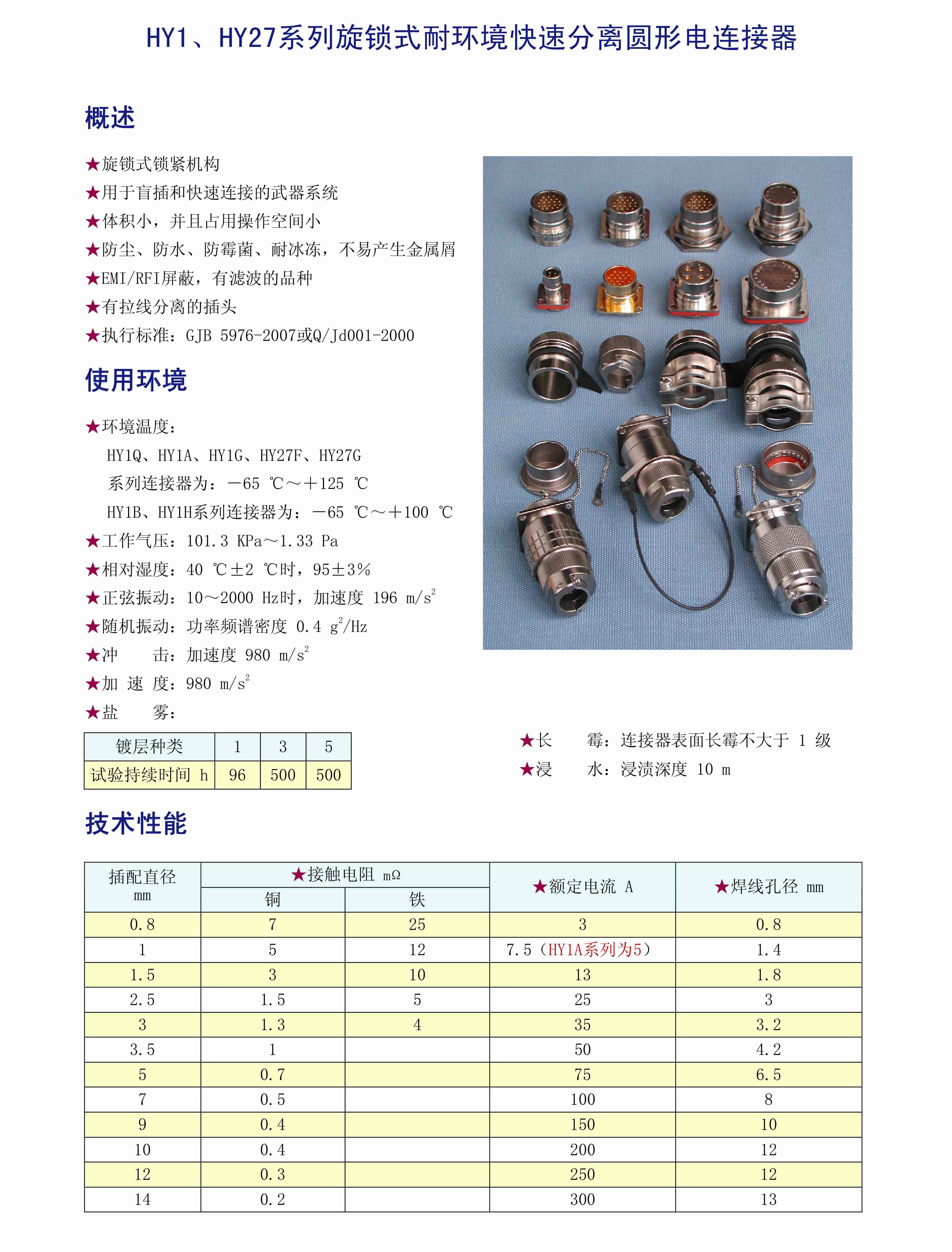

旋锁式锁紧机构，用于盲插和快速连接的武器系统，体积小，并且占用操作空间小，防尘、防水、防霉菌、耐冰冻，不易产生金属屑，EMI/RFI屏蔽，有滤波的品种，有拉线分离的插头。
执行标准：GJB 5976-2007
使用环境
环境温度：
HY1Q、HY1A、HY1G、HY27F、HY27G
系列连接器为：－65 ℃～＋125 ℃
HY1B、HY1H系列连接器为：－65 ℃～＋100 ℃
工作气压：101.3 KPa～1.33 Pa
相对湿度：40 ℃±2 ℃时，95±3％
正弦振动：10～2000 Hz时，加速度 196 m/s2
随机振动：功率频谱密度 0.4 g2/Hz
冲 击：加速度 980 m/s2
加 速 度：980 m/s2
盐 雾：
镀层种类 | 1 | 3 | 5 |
试验持续时间 h | 96 | 500 | 500 |
长 霉：连接器表面长霉不大于 1 级
浸 水：浸渍深度 10 m
技术性能
插配直径 | 接触电阻mΩ | 额定电流A | 焊线孔径mm | |
铜 | 铁 | |||
0.8 | 7 | 25 | 3 | 0.8 |
1 | 5 | 12 | （HY1A系列为5） | 1.4 |
1.5 | 3 | 10 | 13 | 1.8 |
2.5 | 1.5 | 5 | 25 | 3 |
3 | 1.3 | 4 | 35 | 3.2 |
3.5 | 1 | 50 | 4.2 | |
5 | 0.7 | 75 | 6.5 | |
7 | 0.5 | 100 | 8 | |
9 | 0.4 | 150 | 10 | |
10 | 0.4 | 200 | 12 | |
12 | 0.3 | 250 | 12 | |
14 | 0.2 | 300 | 13 | |
接触电阻、额定电流和焊线孔孔径

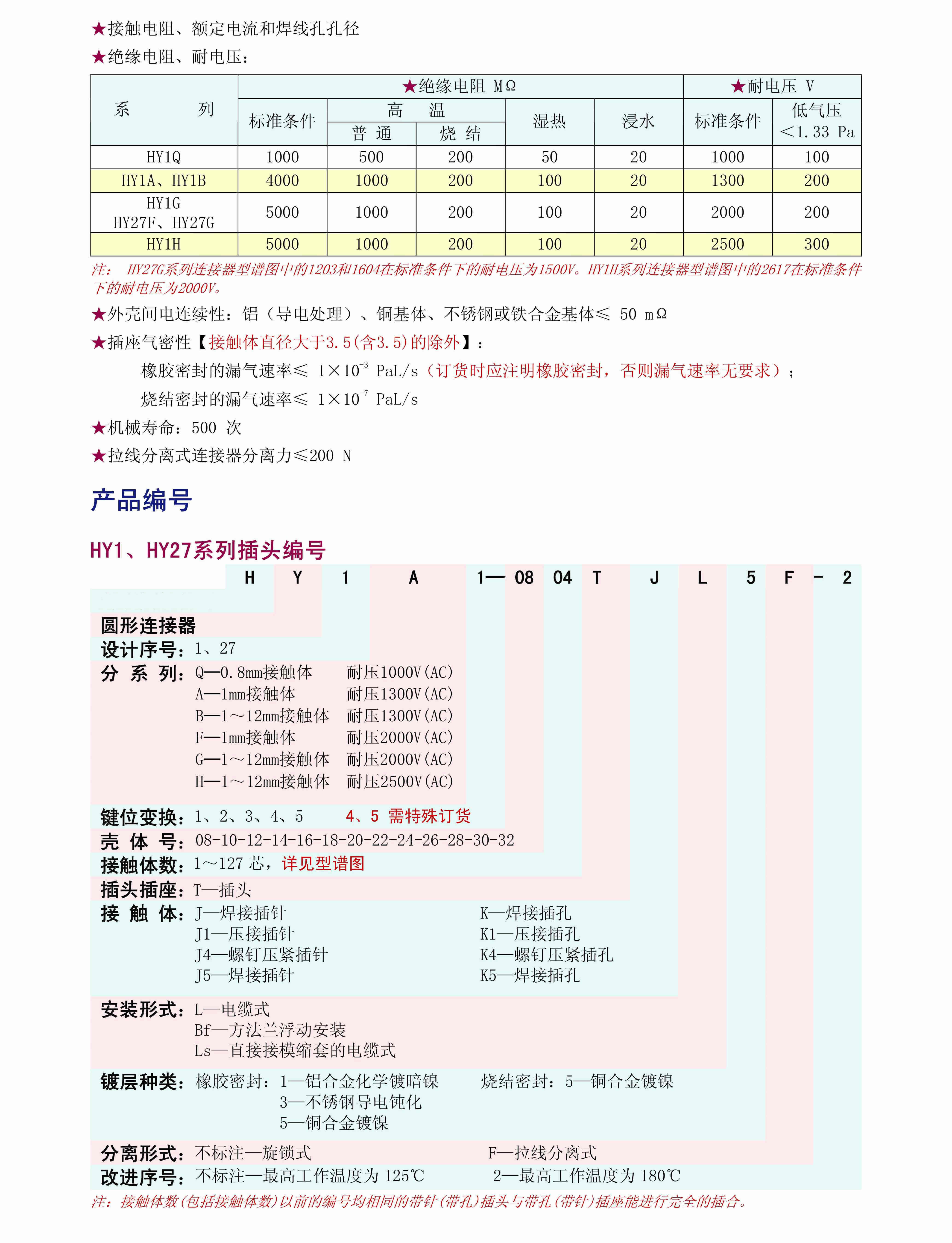

绝缘电阻、耐电压：
系列 | 绝缘电阻MΩ | 耐电压V | |||||
标准条件 | 高温 | 湿热 | 浸水 | 标准条件 | 低气压〈1.33Pa | ||
普通 | 烧结 | ||||||
HY1Q | 1000 | 500 | 200 | 50 | 20 | 1000 | 100 |
HY1A、HY1B | 4000 | 1000 | 200 | 100 | 20 | 1300 | 200 |
HY1G、HY27F、HY27G | 5000 | 1000 | 200 | 100 | 20 | 2000 | 200 |
HY1H | 5000 | 1000 | 200 | 100 | 20 | 2500 | 300 |

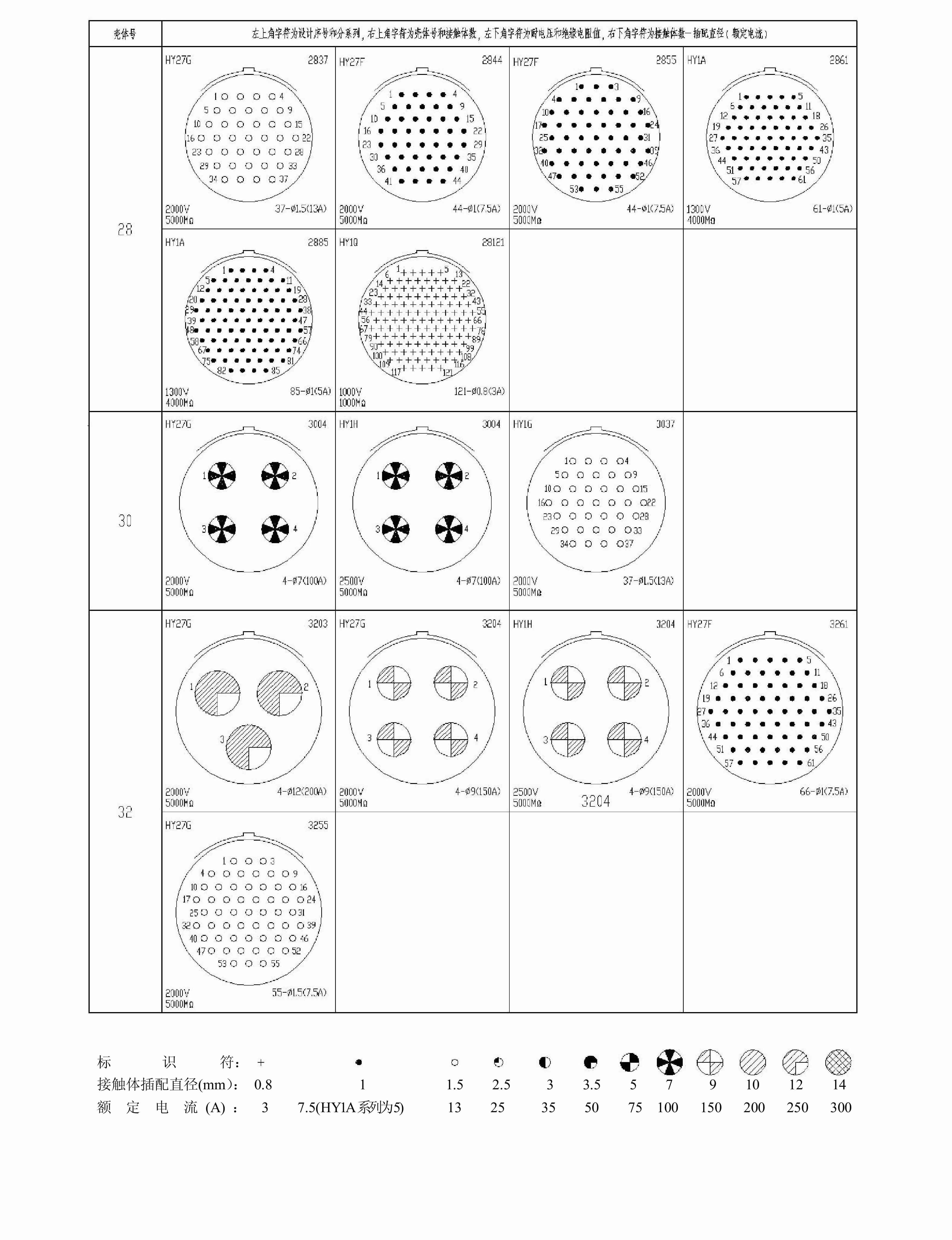

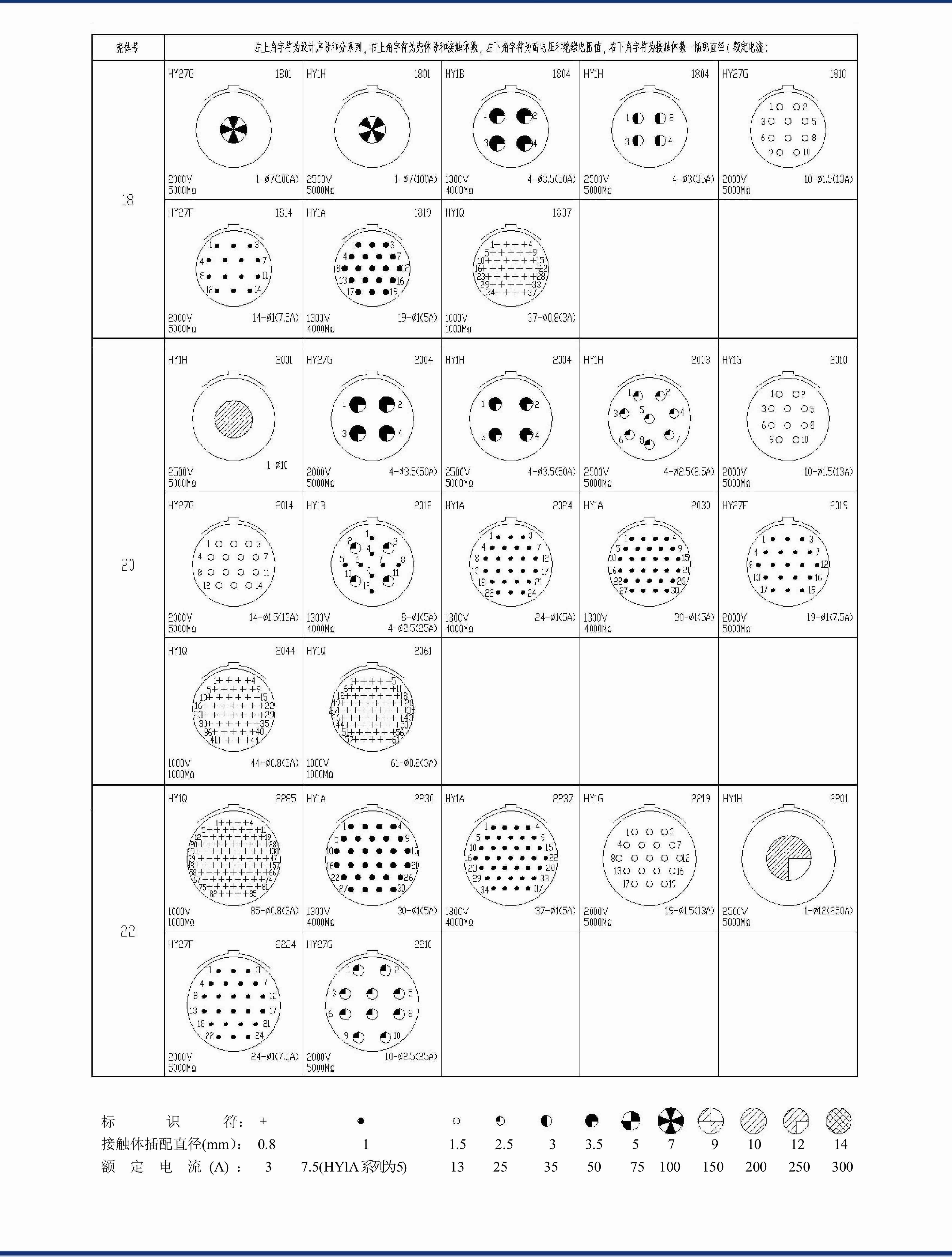

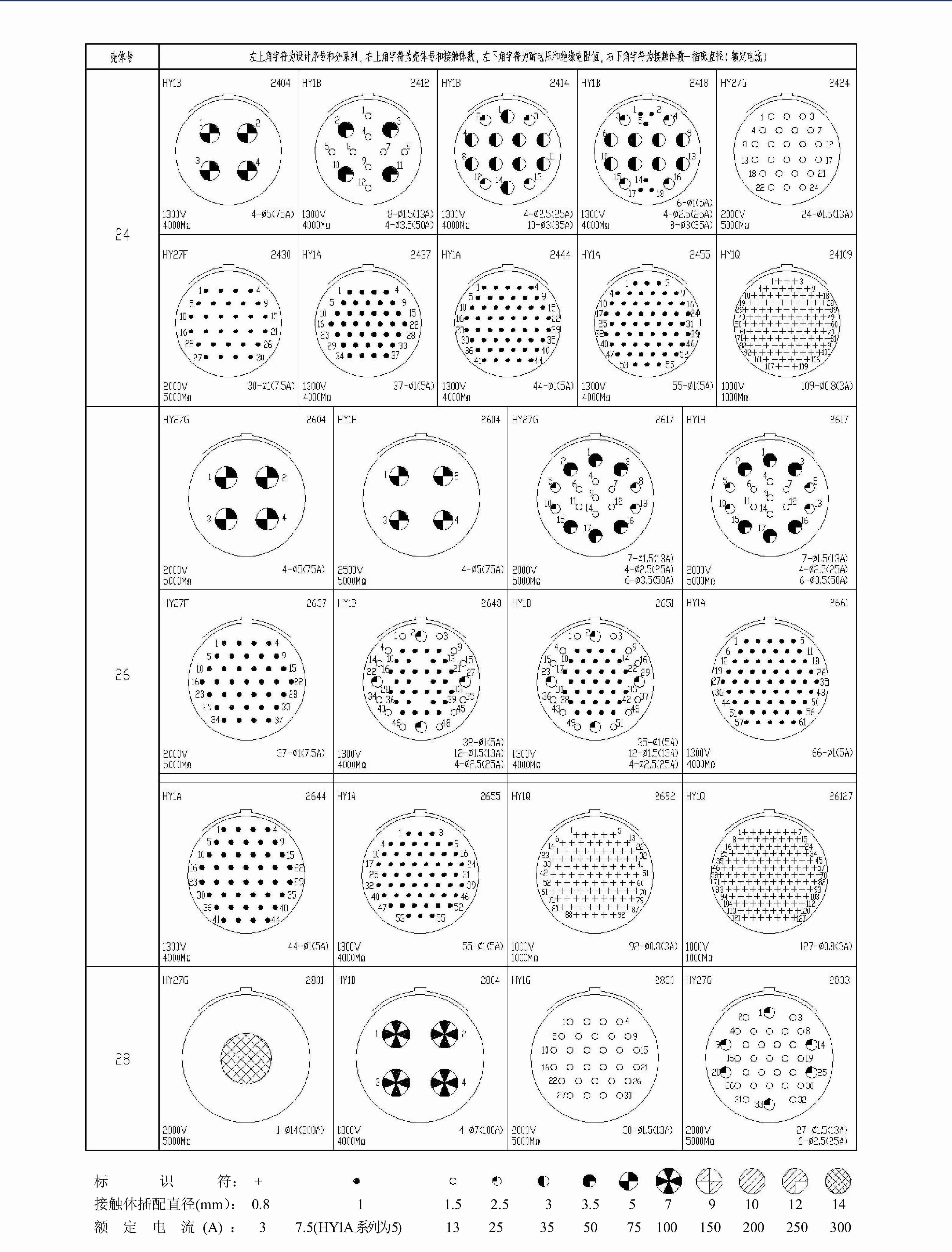

注： HY27G系列连接器型谱图中的1203和1604在标准条件下的耐电压为1500V。HY1H系列连接器型谱图中的2617在标准条件
下的耐电压为2000V。
外壳间电连续性：铝（导电处理）、铜基体、不锈钢或铁合金基体≤ 50 mΩ
插座气密性【接触体直径大于3.5(含3.5)的除外】：
橡胶密封的漏气速率≤ 1×10-3 PaL/s（订货时应注明橡胶密封，否则漏气速率无要求）；
烧结密封的漏气速率≤ 1×10-7 PaL/s
机械寿命：500 次
拉线分离式连接器分离力≤200 N

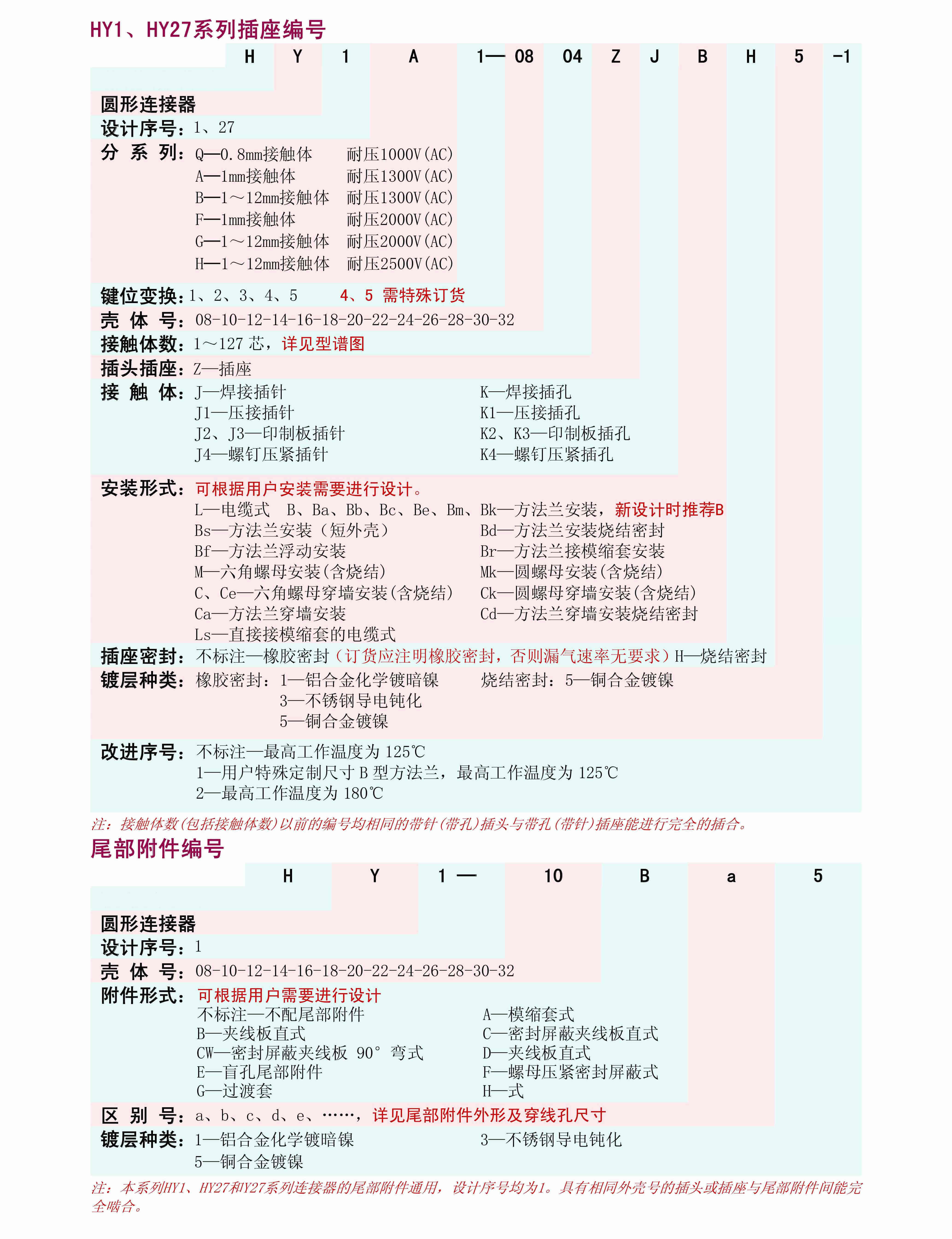

型号命名：
主称代号：HY1 HY27
分系列：Q─ 0.8mm接触体 耐压1000V(AC)
A─ 1mm接触体 耐压1300V(AC)
B─ 1～12mm接触体 耐压1300V(AC)
F─ 1mm接触体 耐压2000V(AC)
G─ 1～12mm接触体 耐压2000V(AC)
H─1～12mm接触体 耐压2500V(AC)
键位变换：1、2、3、4、5 4、5 需特殊订货
插头插座：T-插头
接触体：J—焊接插针 K—焊接插孔
J1—压接插针 K1—压接插孔
J4—螺钉压紧插针 K4—螺钉压紧插孔
J5—焊接插针 K5—焊接插孔
Z-插座
接触体：J—焊接插针 K—焊接插孔
J1—压接插针 K1—压接插孔

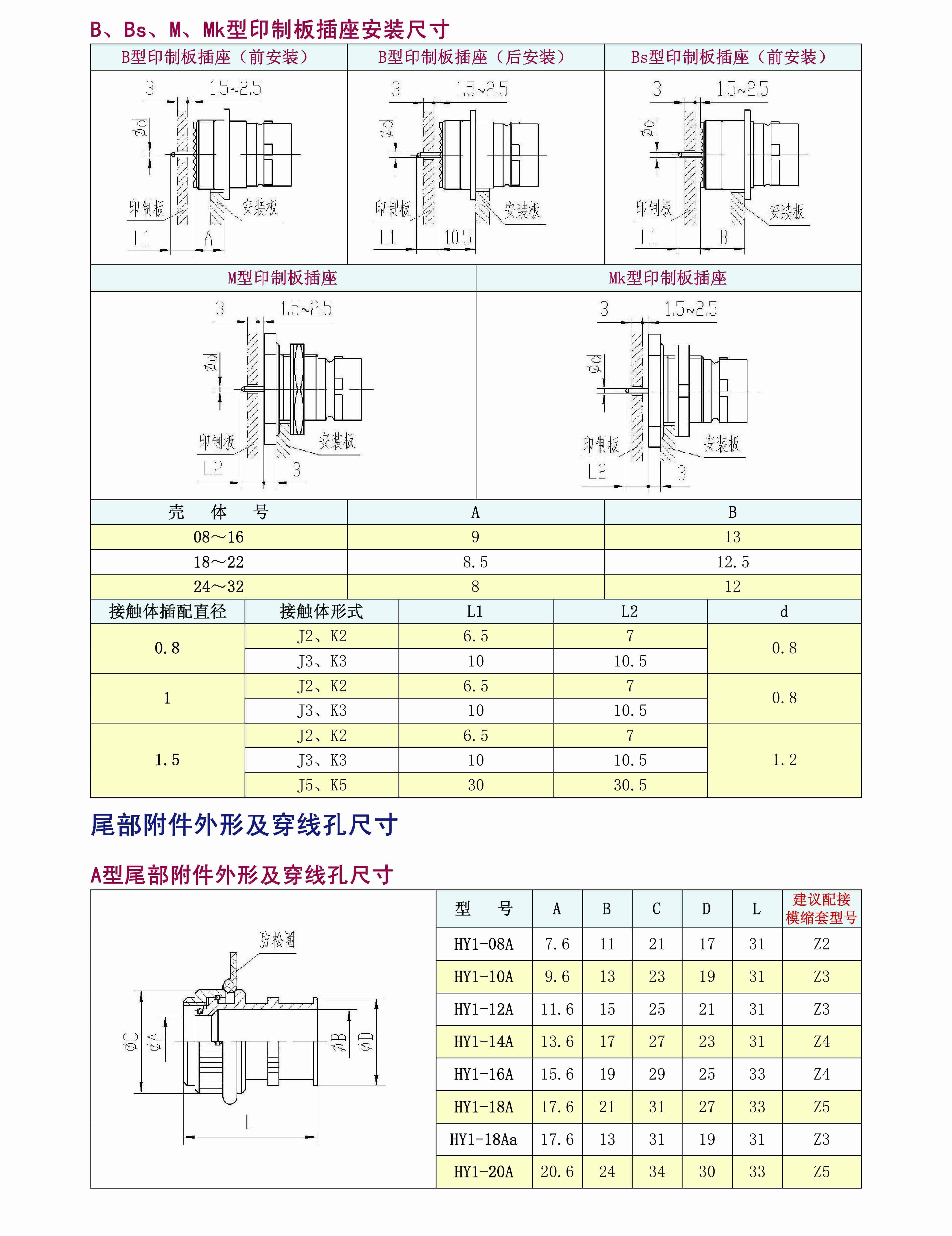

J2、J3—印制板插针 K2、K3—印制板插孔
J4—螺钉压紧插针 K4—螺钉压紧插孔

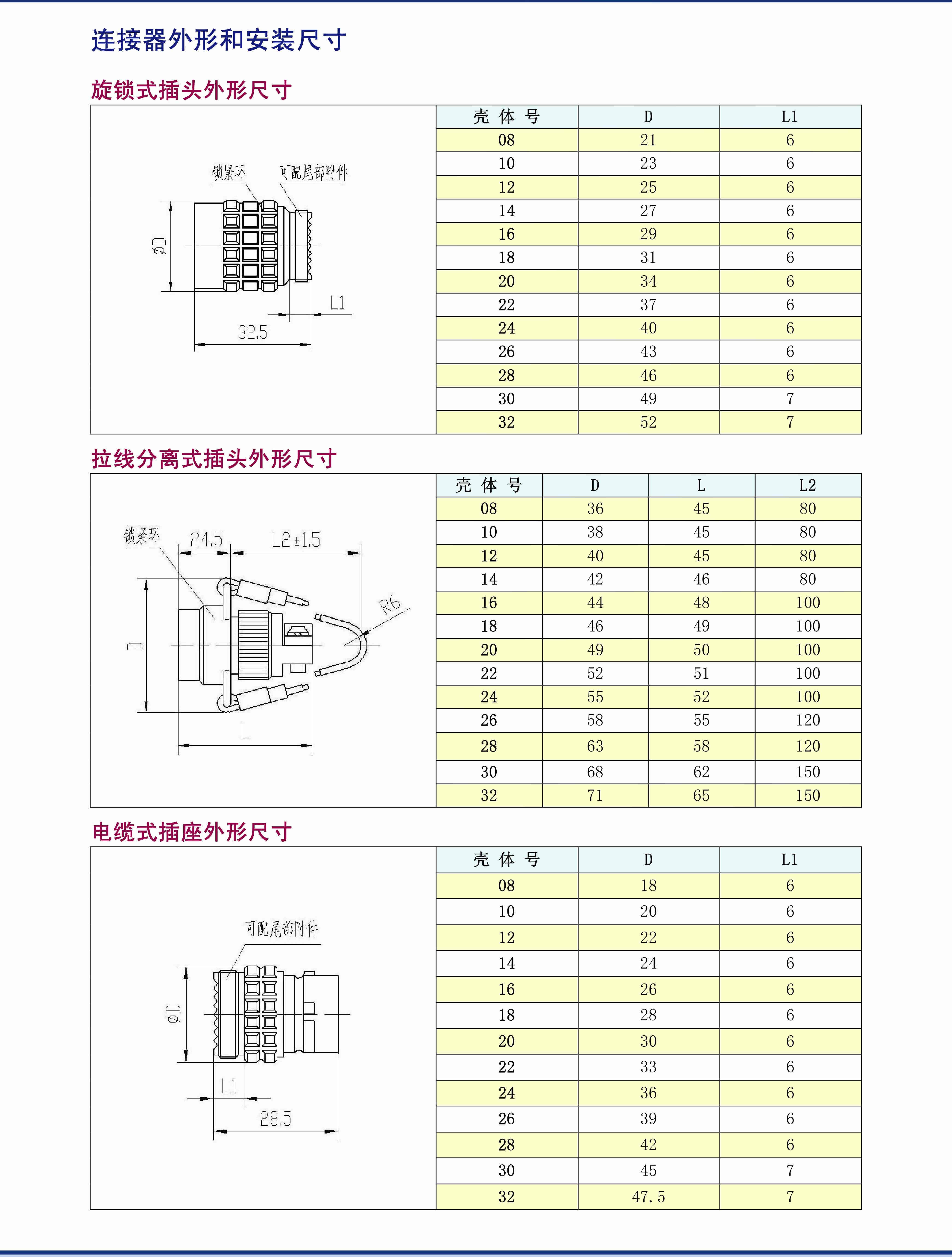

插头安装形式： L—电缆式 Bf—方法兰浮动安装 Ls—直接接模缩套的电缆式
插座安装形式：

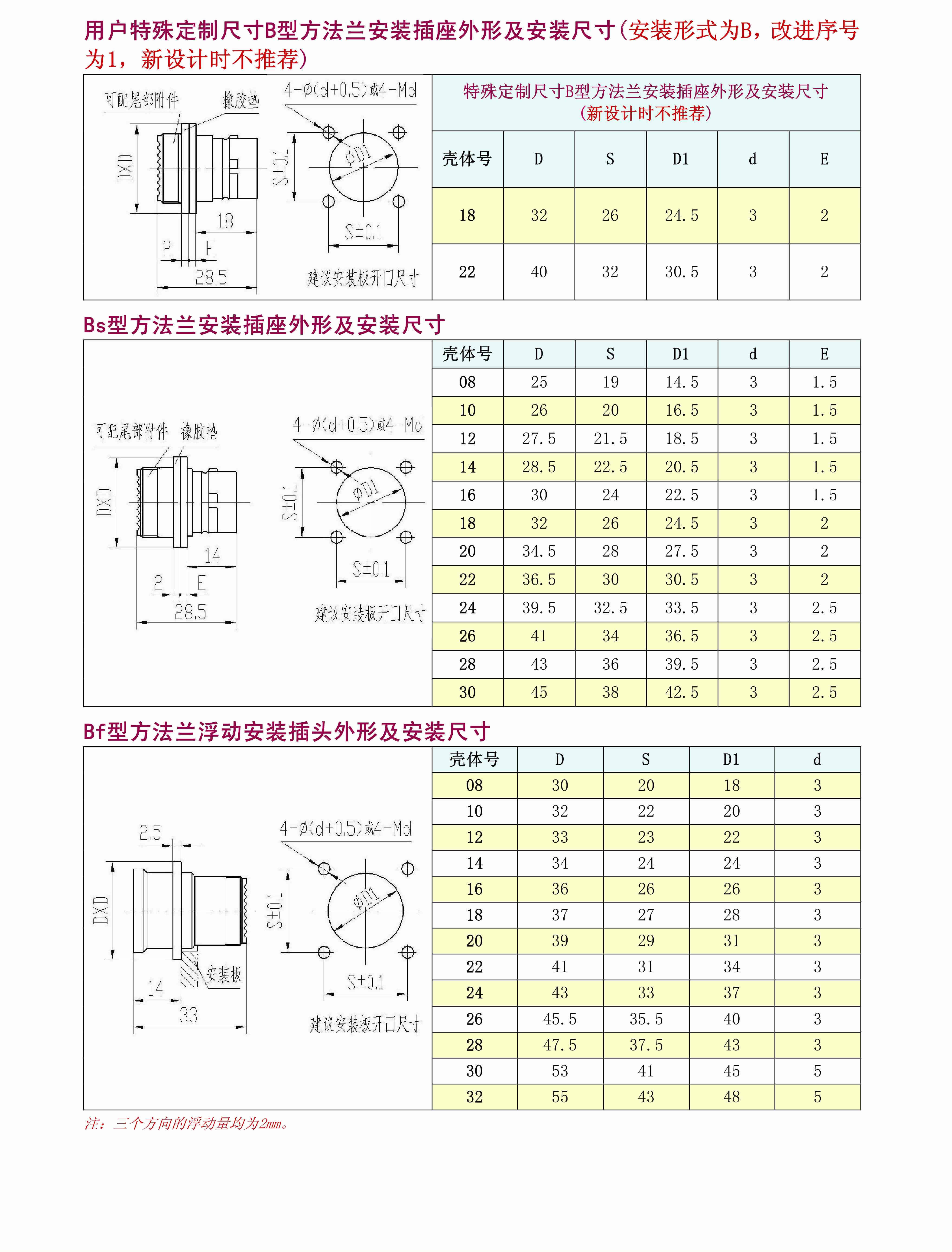

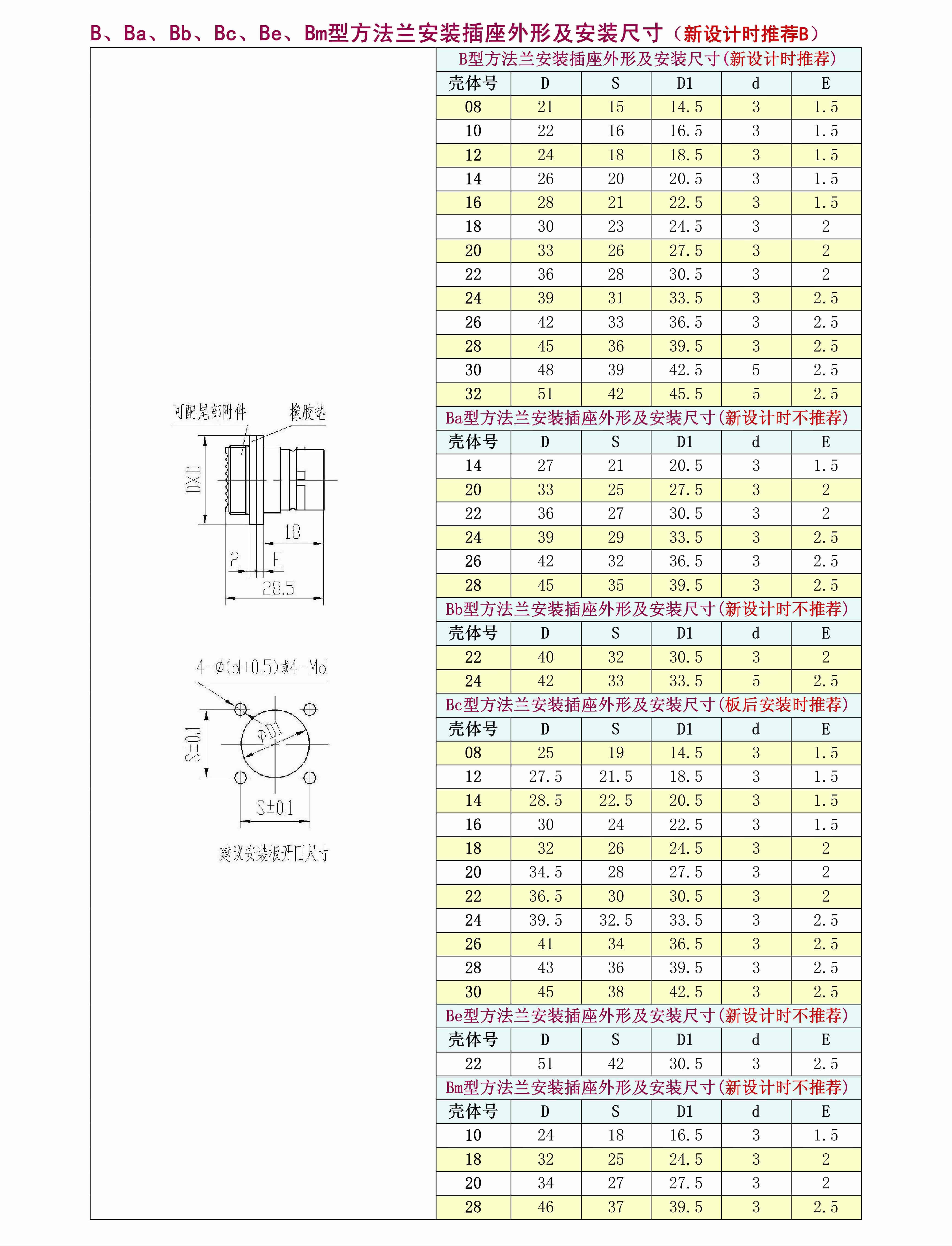

L—电缆式 B、Ba、Bb、Bc、Be、Bm、Bk—方法兰安装，新设计时推荐B
Bs—方法兰安装（短外壳） Bd—方法兰安装烧结密封
Bf—方法兰浮动安装 Br—方法兰接模缩套安装

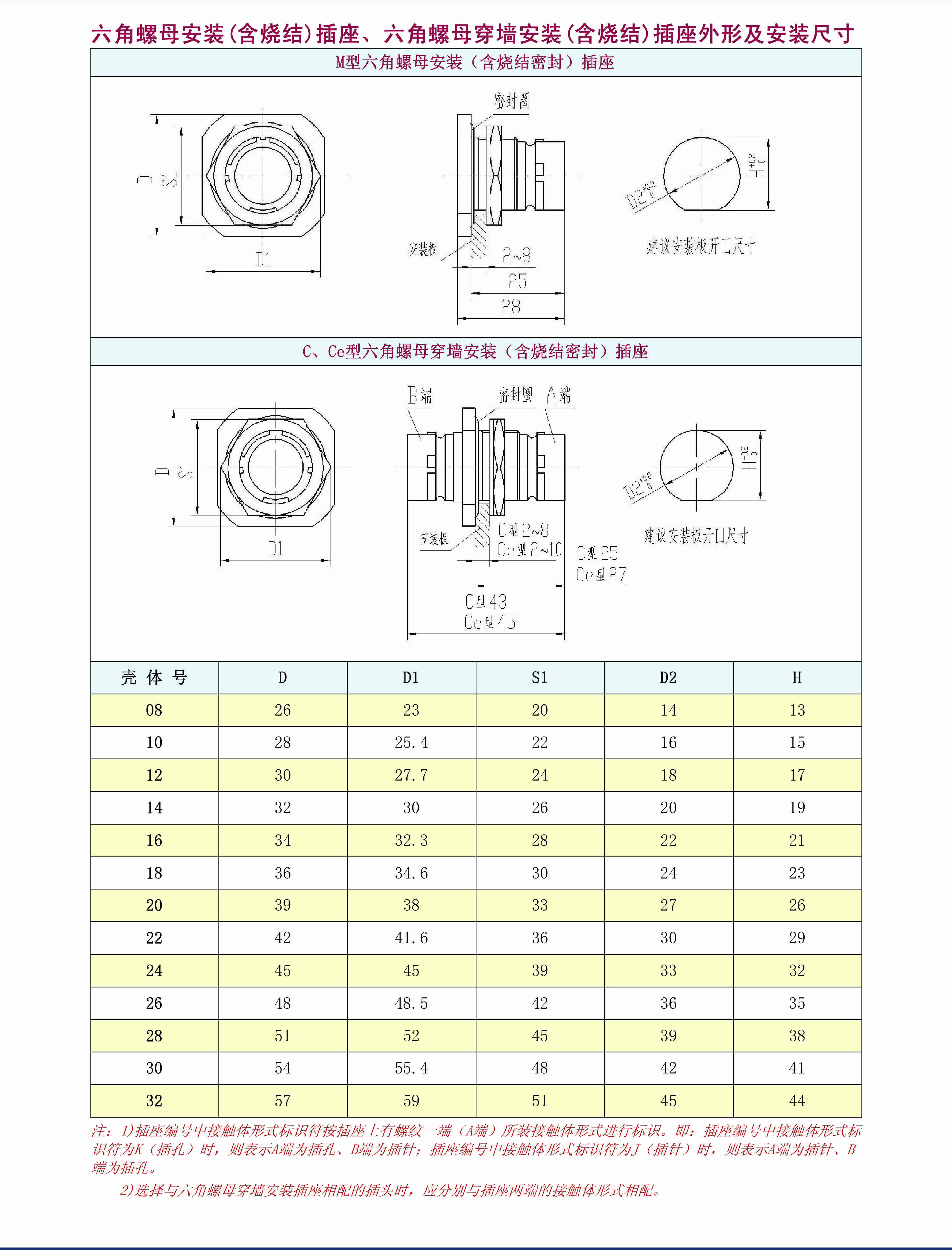

M—六角螺母安装(含烧结) Mk—圆螺母安装(含烧结)

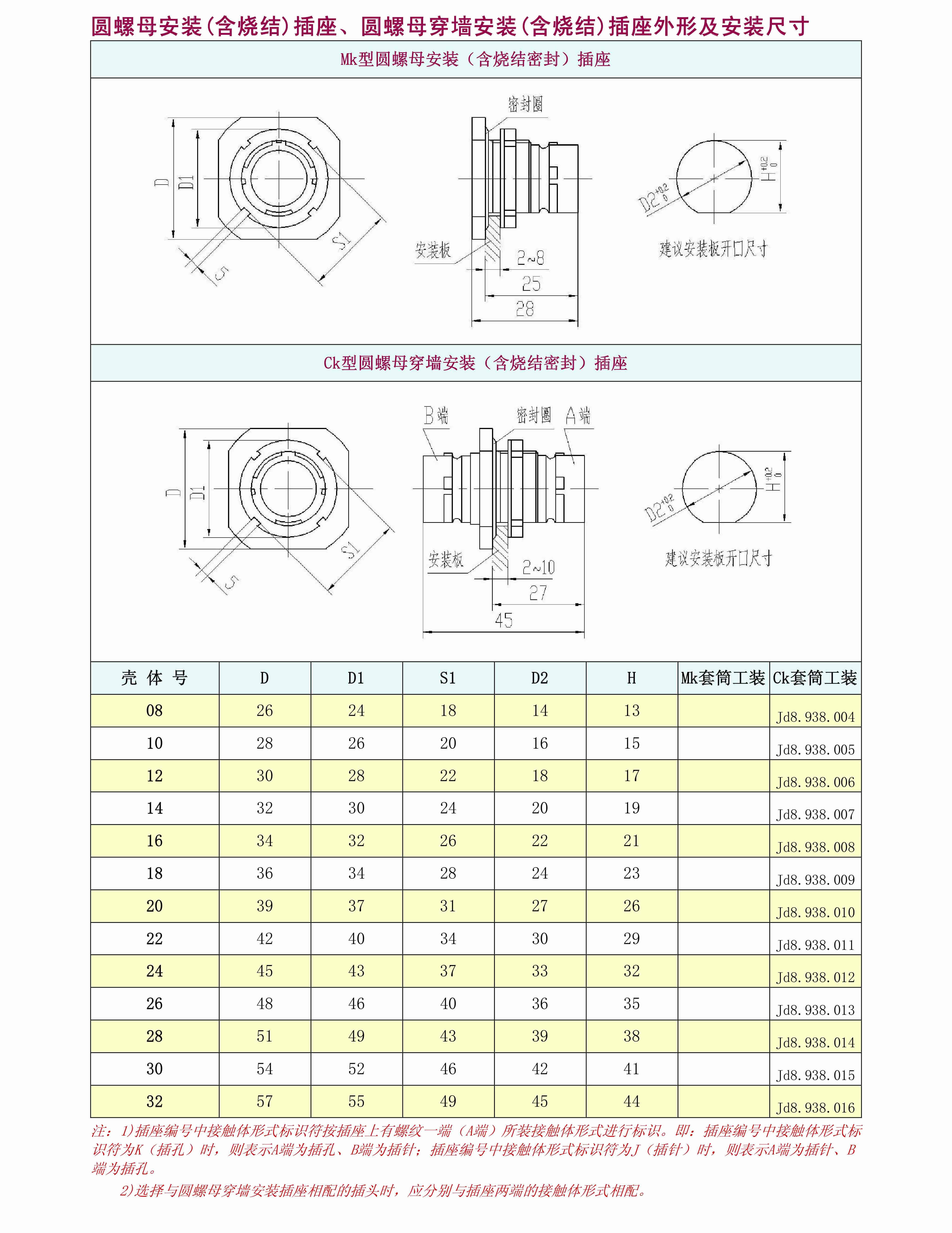

C、Ce—六角螺母穿墙安装(含烧结) Ck—圆螺母穿墙安装(含烧结)

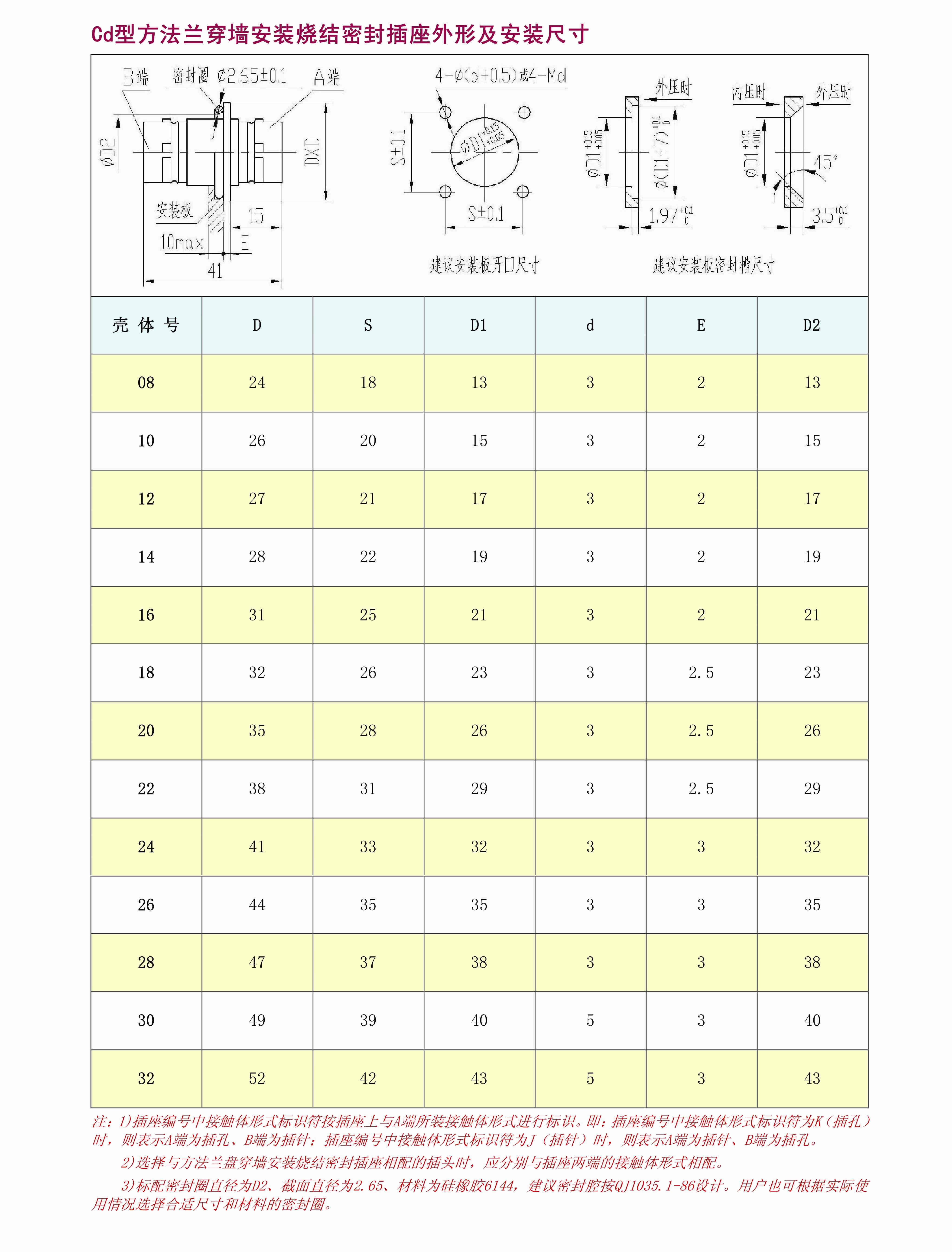

Ca—方法兰穿墙安装 Cd—方法兰穿墙安装烧结密封
Ls—直接接模缩套的电缆式
插头镀层种类（插座密封不标注、烧结密封-H）：
橡胶密封：1—铝合金化学镀暗镍 3—不锈钢导电钝化 5—铜合金镀镍
烧结密封：5—铜合金镀镍
分离形式：不标注—旋锁式 F—拉线分离式
改进序号：不标注—最高工作温度为125℃ 2—最高工作温度为180℃

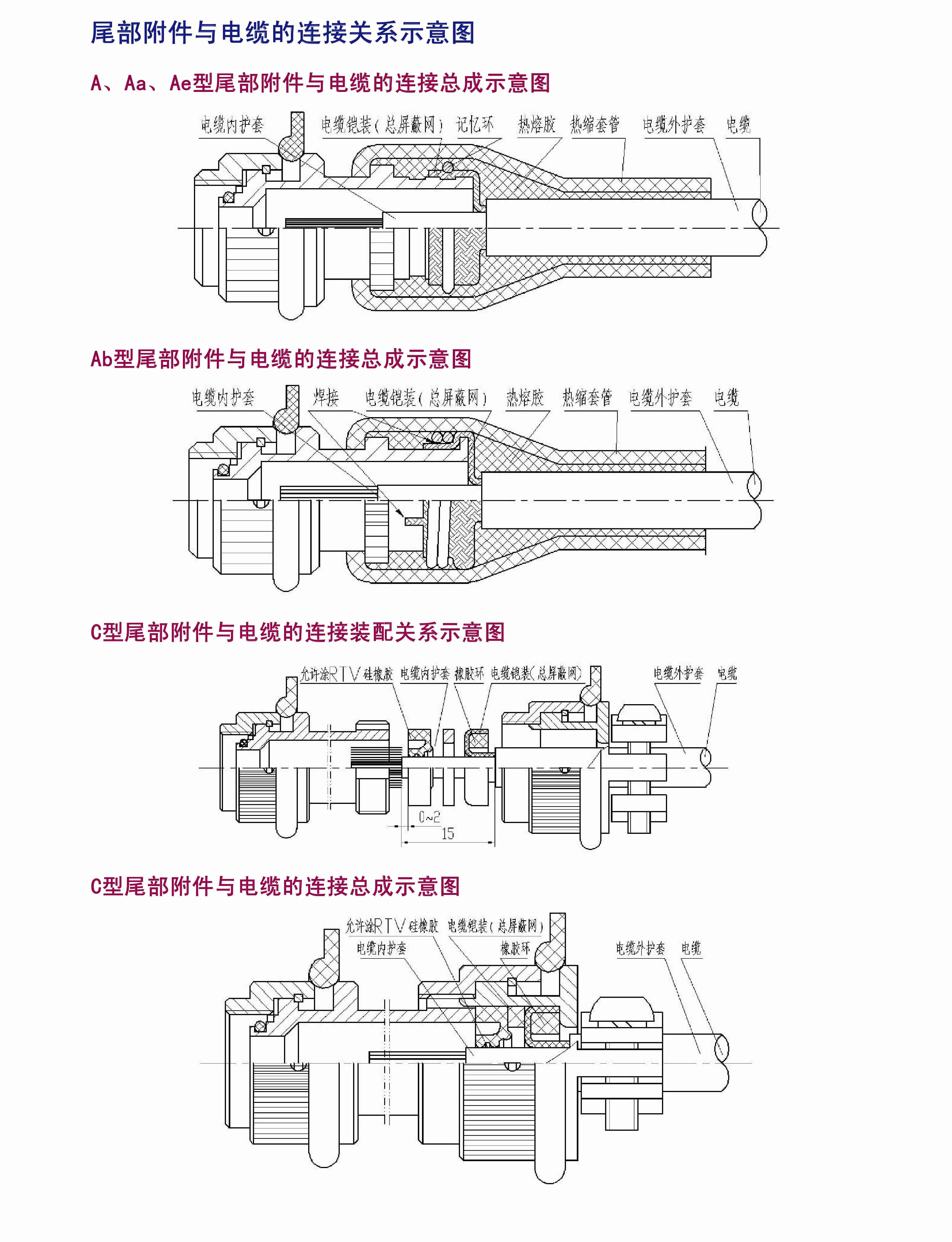

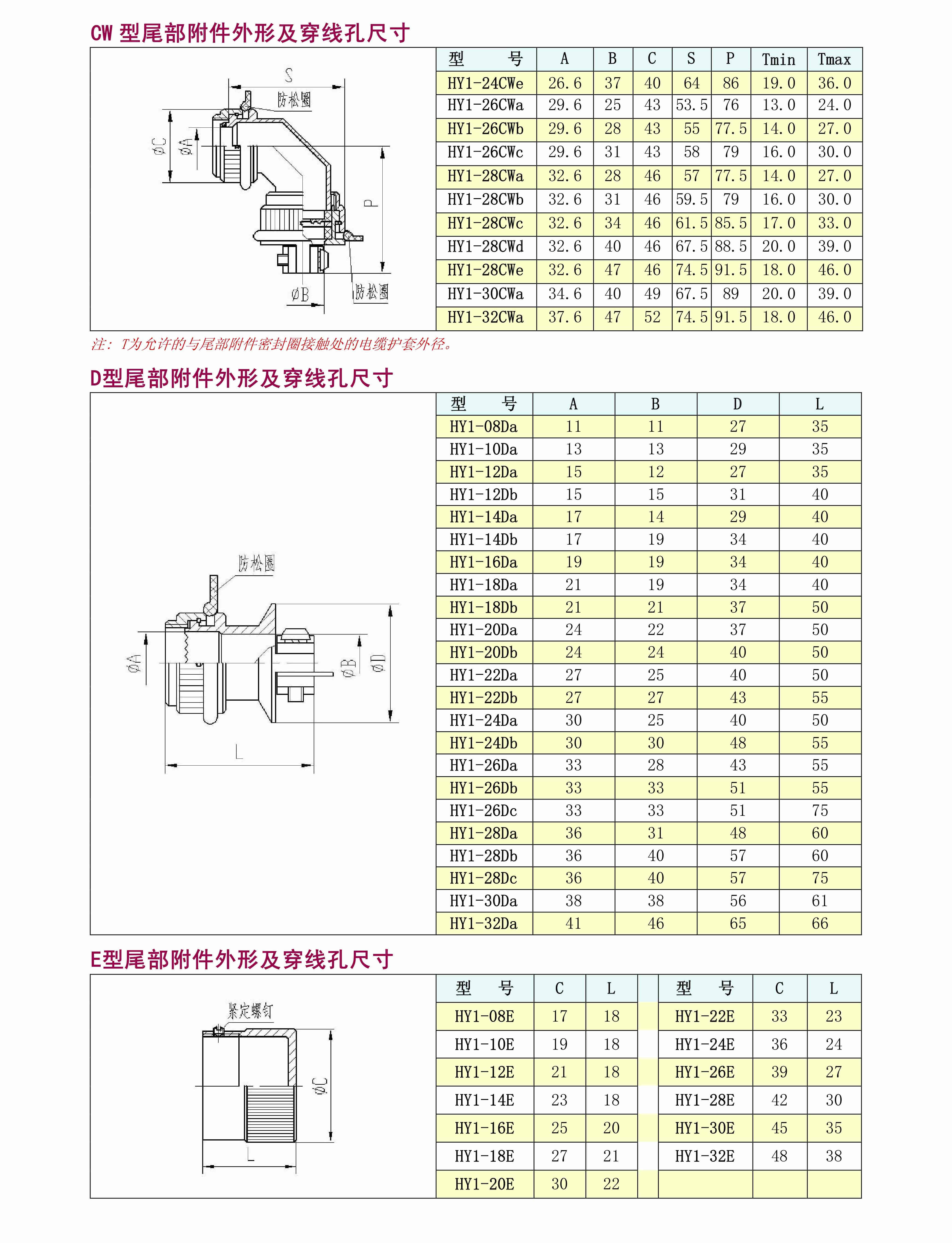

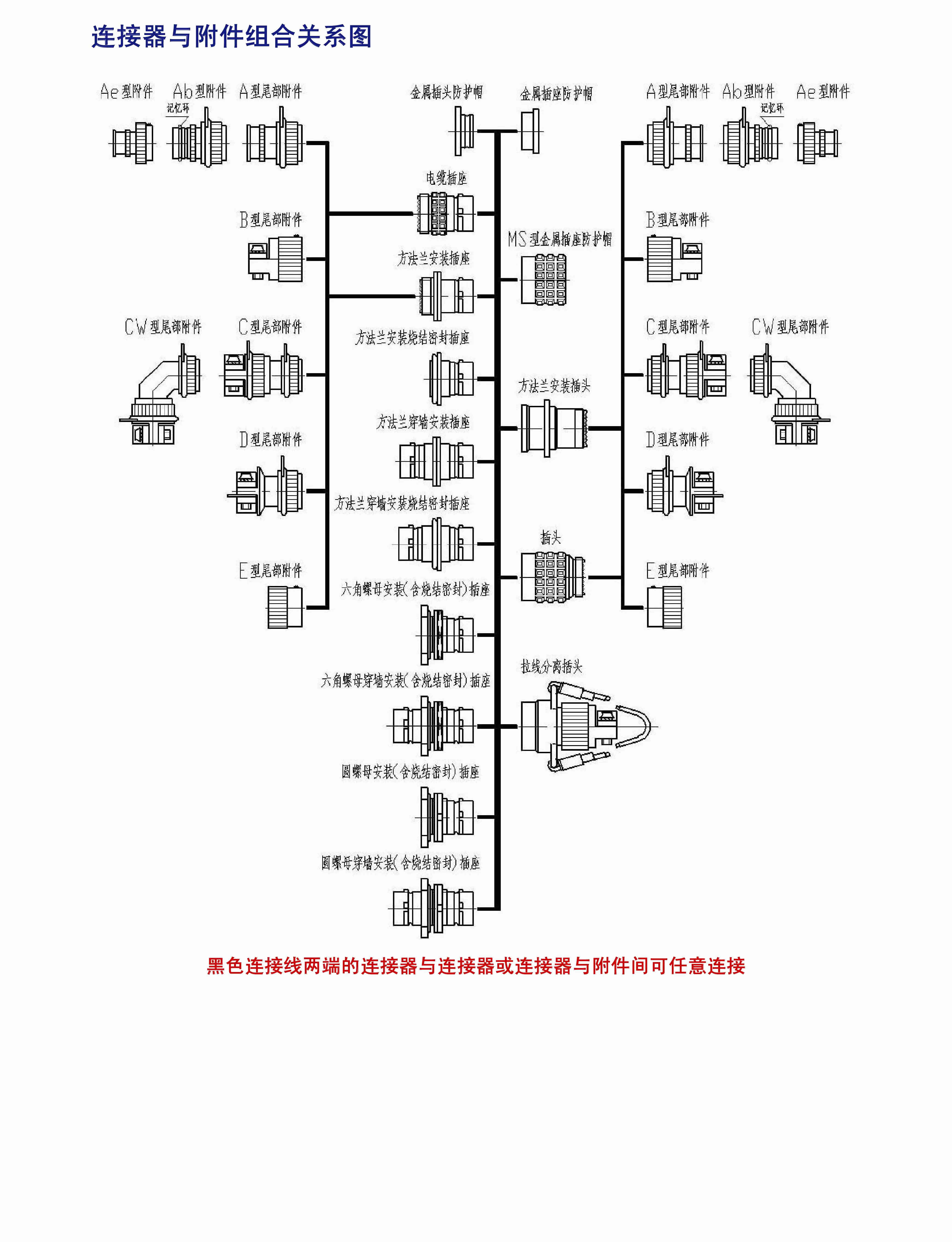

尾部附件编号
主称代号：HY1 HY27
壳 体 号：08-10-12-14-16-18-20-22-24-26-28-30-32
附件形式：可根据用户需要进行设计

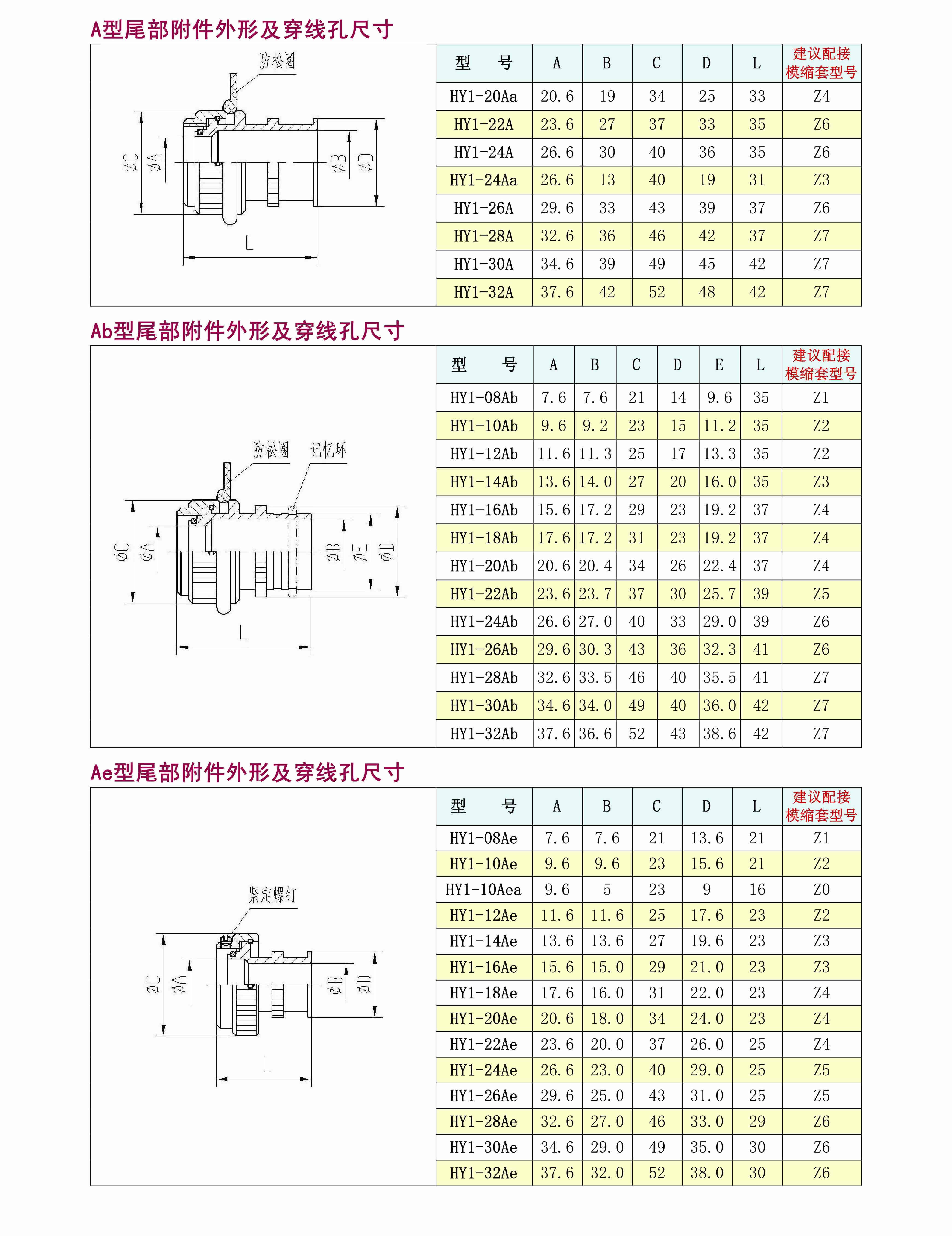

不标注—不配尾部附件 A—模缩套式

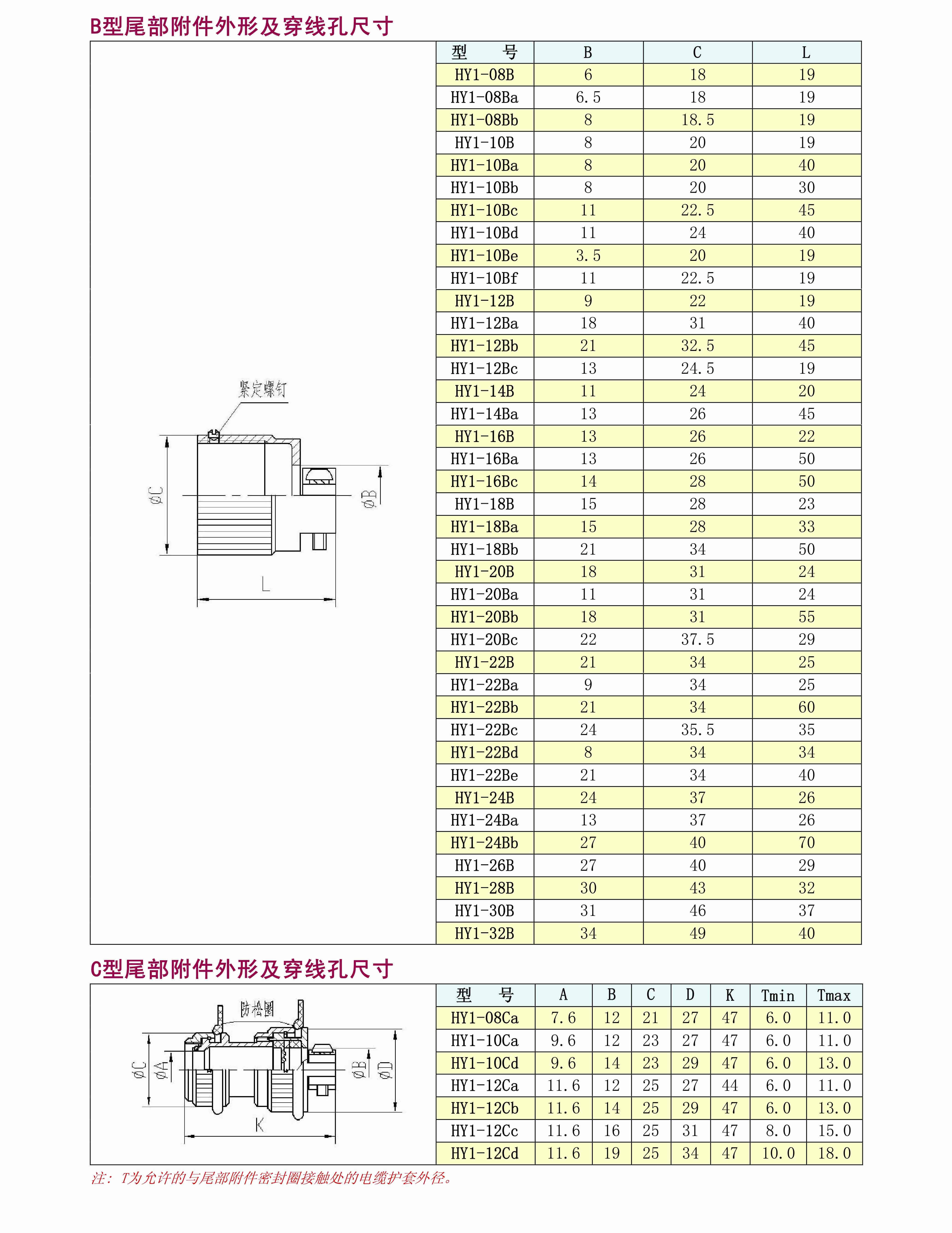

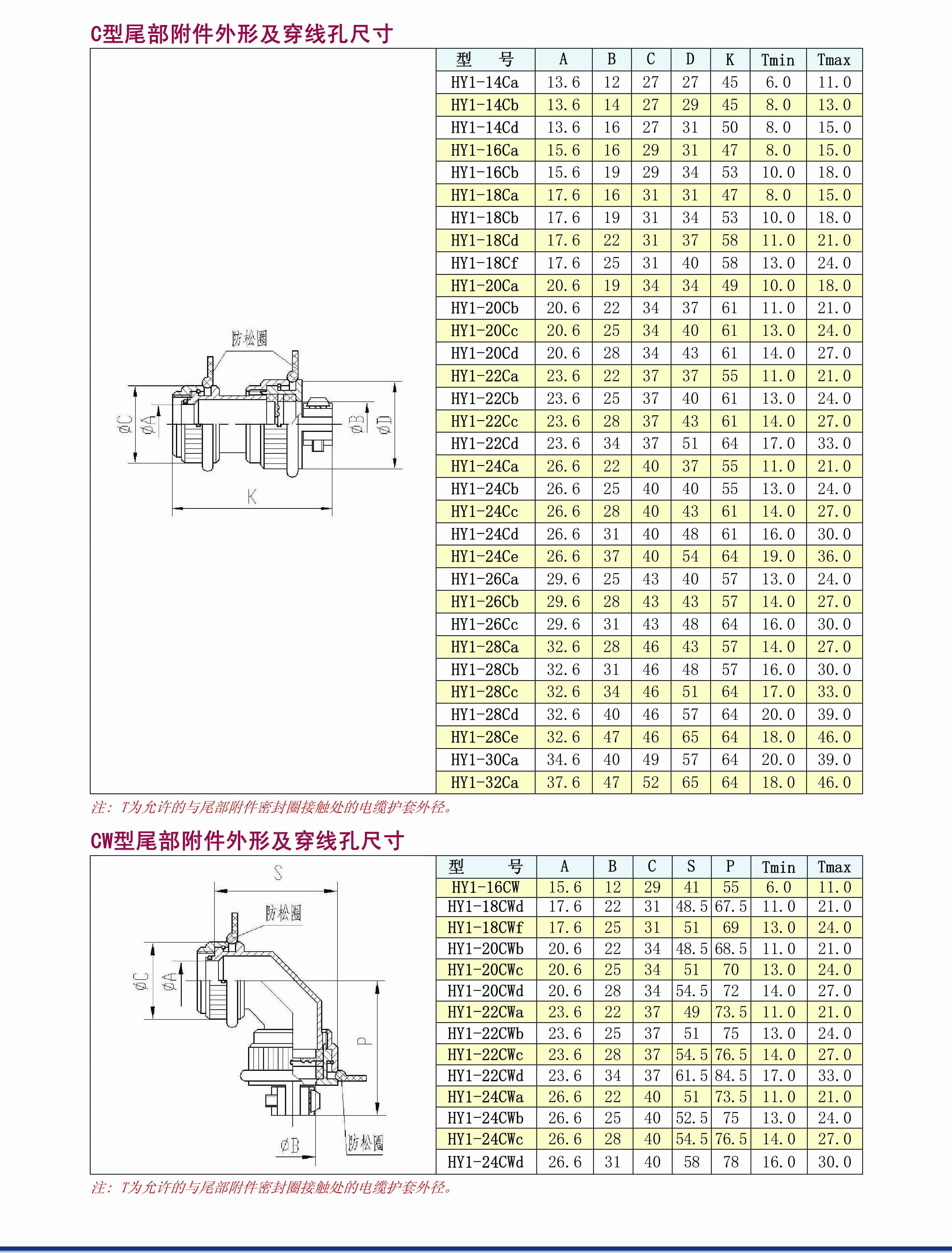

B—夹线板直式 C—密封屏蔽夹线板直式
CW—密封屏蔽夹线板 90°弯式 D—夹线板直式
E—盲孔尾部附件 F—螺母压紧密封屏蔽式
G—过渡套 H—式
区 别 号：a、b、c、d、e、……，详见尾部附件外形及穿线孔尺寸
镀层种类：1—铝合金化学镀暗镍 3—不锈钢导电钝化
5—铜合金镀镍

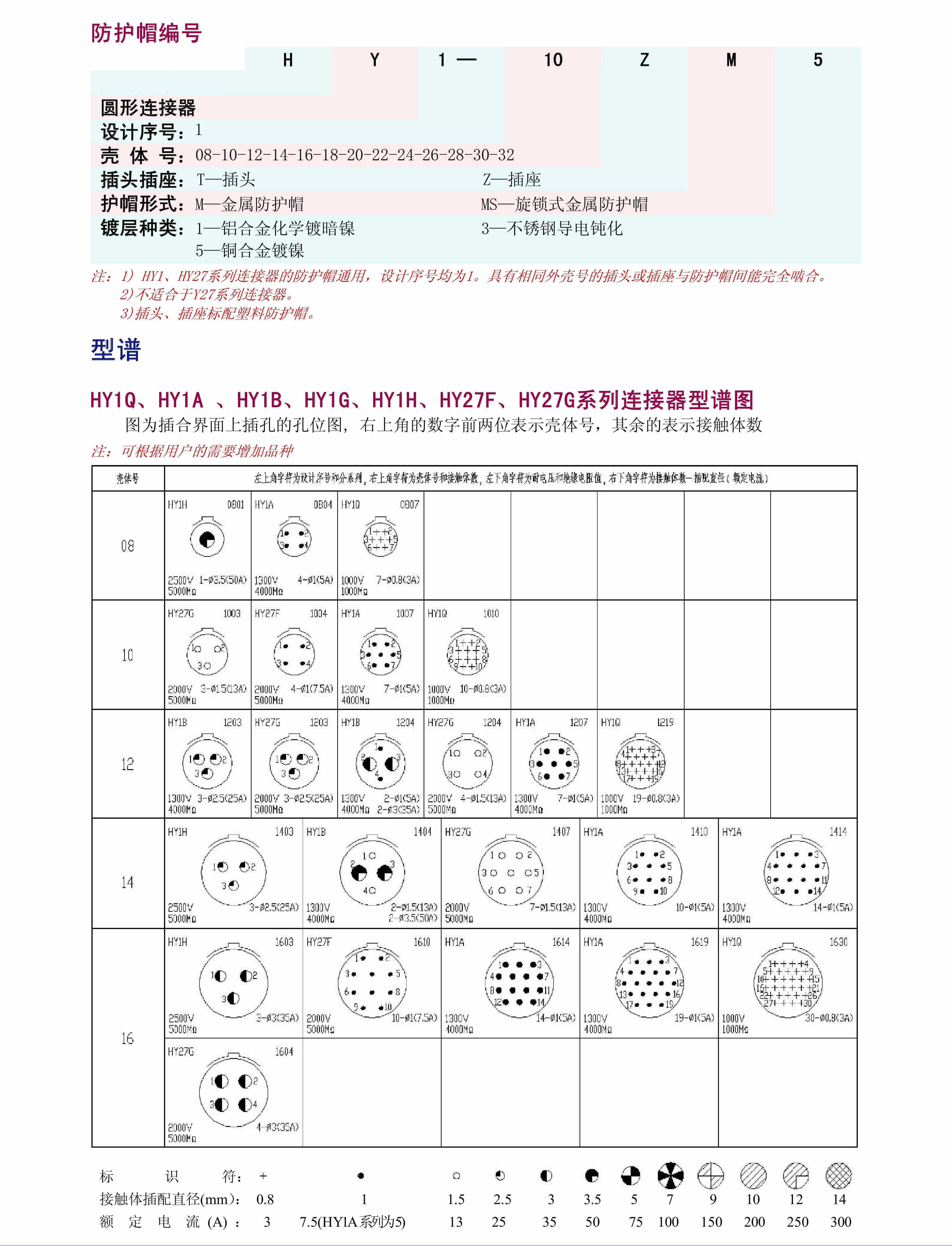

防尘帽：
主称代号：HY1 HY27
壳 体 号：08-10-12-14-16-18-20-22-24-26-28-30-32
插头插座：T—插头 Z—插座

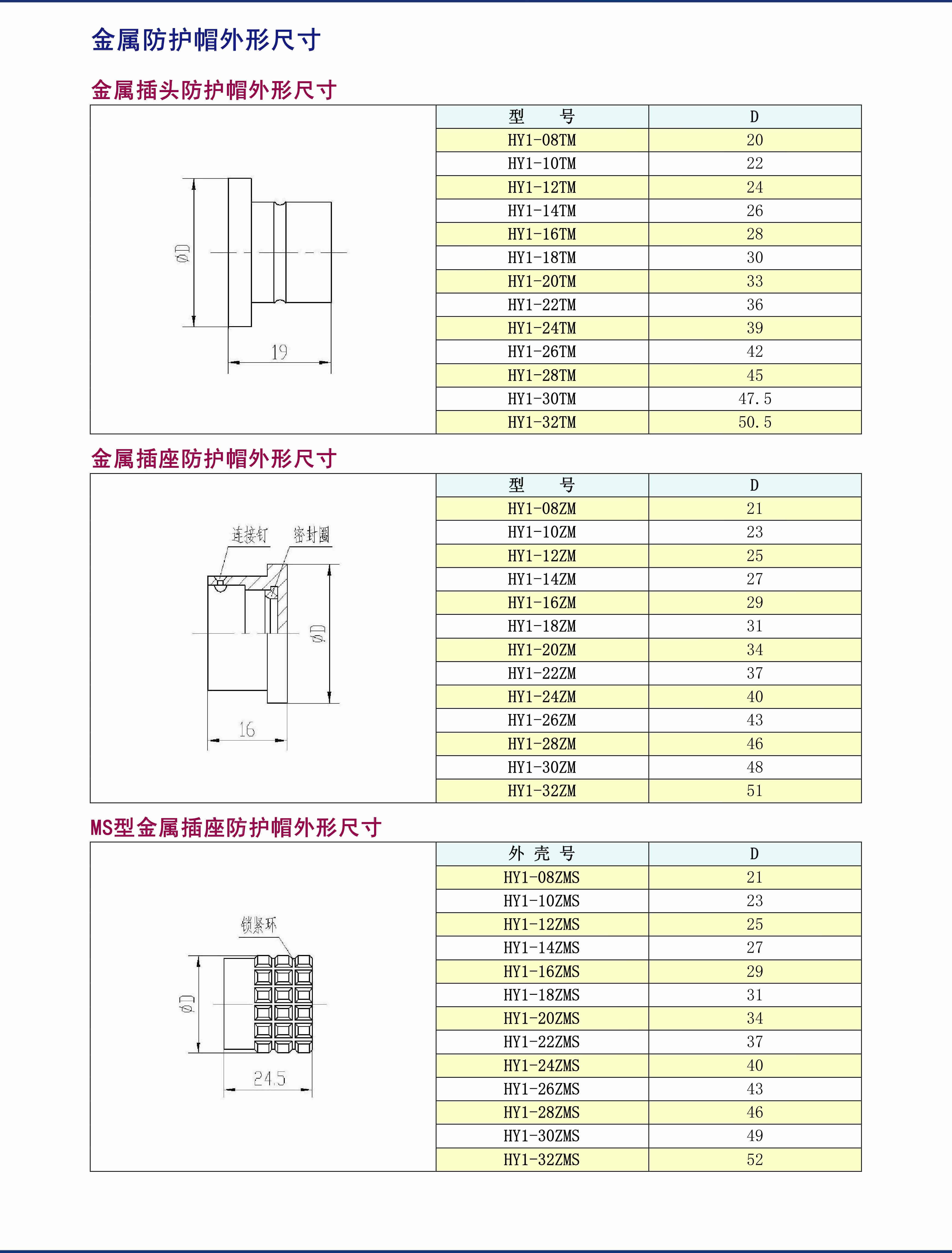

护帽形式：M—金属防护帽 MS—旋锁式金属防护帽
镀层种类：1—铝合金化学镀暗镍 3—不锈钢导电钝化
5—铜合金镀镍
