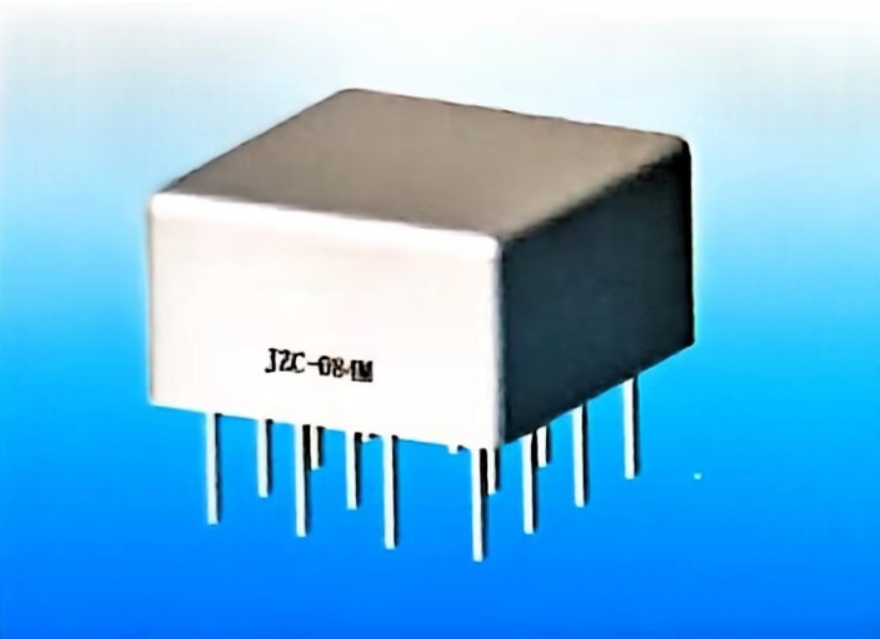

JZC-084M密封电磁继电器
该产品系具有4组转换触点的2/5晶体罩系列密封电磁继电器，其外形尺寸、安装方式、引出端型式符合国军标和国外军用继电器系列的规定。可供航空、航天等行业作信号传输和线路切换用。
•使用环境条件
序号 | 项目名称 | 技术指标 | ||
1 | 环境等级 | Ⅰ | Ⅱ | |
2 | 环境温度(℃) | -55〜+85 | -65+125 | |
3 | 相对湿度 | +40℃达90%～95% | ||
4 | 低气压(kPa) | 1 | 0.27～0.013 | |
5 | 振动 | 频率范围(Hz) | 10〜2000 | 10〜2000 |
加速度(m/s2) | 150 | 200 | ||
6 | 冲击 | 加速度(m/s2) | 500 | 750 |
脉冲持续时间(ms) | 11 | 6 | ||
7 | 加速度(m/s2) | 500 | 750 | |
8 | 随机振动(m/s2)2/Hz | 20 | ||
•主要技术特性
触点形式 | 4Z | 动作时间(ms) | ≤5 | ||
线圈功耗(W) | ≤1.2 | 释放时间(ms) | ≤5 | ||
接触电阻(Ω) | 试验前 | ≤0.05 | 触点负载 | 阻性： 高电平：2A,28Vd.c. 1A,28Vd.c. 低电平：10〜50μA, 10〜50mVd.c. | |
寿命后 | ≤0.15 | ||||
绝缘电阻(MΩ) | 常温常湿 | ≥1000 | |||
高温高湿 | ≥100 | 密封 | ≤1×10-1p・cm3/s | ||
介质耐压 Vr.m.s(50Hz) | 正常条件 | 500 | 寿命 | 高电平:2A:2×1O4次 1A:1X1O5次 低电平:1×1O5次 | |
低气压 | 350 | ||||
重量(g) | ≤9 | ||||
•规格参数
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||
额定值 (Vd.c.) | 最大值 (Vd.c.) | 线圈电阻 (1±10%)Ω | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | |
005 | 5 | 5.8 | 22.5 | 3.48 | 0.29 | 4.4 | 0.17 |
006 | 6 | 7 | 28 | 3.5 | 0.3 | 5 | 0.18 |
012 | 12 | 14 | 115 | 7 | 0.6 | 10 | 0.36 |
022 | 22 | 27 | 430 | 13 | 1 | 18.6 | 0.6 |
024 | 24 | 31 | 550 | 14.2 | 1.1 | 20.3 | 0.65 |
027 | 27 | 35 | 720 | 16 | 1.5 | 23 | 0.9 |
■若要求提供其它规格线圈电压可由供需双力协商解决
