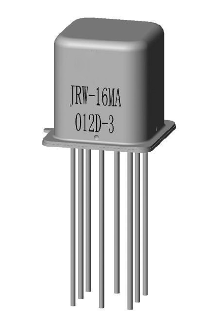

JRW-16MA型微型密封直流电磁继电器(7012)
1、该产品体积小，重量轻，可广泛用于航天、航空等领域换接电路之用。
2、符合GJB65B-1999《有可靠性指标的电磁继电器总规范》。
3、产品企业标准号Q/RG0485-2007。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -55～85 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | 10～2000 | 10～2000 |
(m/s2) | 147 | |
冲击(m/s2) | 735 | |
稳态加速度(m/s2) | 490 | |
泄漏率(Pa•cm3/s) | ||
·技术特性
2Z(二组转换) | 动作时间(ms) | ≤3 | ||
接触电阻(Ω) | ≤0.1 | 释放时间(ms) | ≤3(带D规格≤4) | |
绝缘电阻 (MΩ) | 触点间 | ≥1000 | 触点负载 及寿命 | 阻性 lA,28Vd.c. 1×104次 0.5A,28Vd.c. 1×105次 0.25A,115Va.c.1×104次 10～50μA,10～50mV 1×105次 |
触点组间 | ≥1000 | |||
触点线圈间 | ≥1000 | |||
其它 | ≥1000 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 300 | ||
触点组间 | 300 | 外形尺寸(mm) | 8.5×8.5×10 | |
触点线圈间 | 300 | 线圈功耗(W) | ≤0.25 | |
其它 | 300 | 重 量(g) | ≤4.3 | |
·规格表 Vd.c.
序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)±10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 电压 | 释放电压 min | |
3 | 3.9 | 100 | 2.0 | 0.9 | 0.2 | 2.6 | 1.2 | 0.1 | |
005/005D | 5 | 6.5 | 300 | 3.3 | 1.5 | 0.3 | 4.3 | 2.0 | 0.2 |
006/006D | 6 | 7.8 | 300 | 3.9 | 1.8 | 0.4 | 5.1 | 2.4 | 0.2 |
009/009D | 9 | 11.7 | 600 | 5.9 | 2.7 | 0.6 | 7.7 | 3.6 | 0.3 |
012/012D | 12 | 15.6 | 1100 | 7.8 | 3.6 | 0.8 | 10.0 | 4.8 | 0.4 |
015/015D | 15 | 19.5 | 1700 | 9.8 | 4.5 | 1.0 | 12.8 | 6.0 | 0.5 |
018/018D | 18 | 23.4 | 1700 | 11.7 | 5.4 | 1.2 | 15.3 | 7.2 | 0.6 |
024/024D | 24 | 31.2 | 2900 | 15.6 | 7.2 | 1.6 | 17.0 | 9.6 | 0.8 |
027/027D | 27 | 35.1 | 2900 | 17.6 | 8.1 | 1.8 | 23.0 | 10.8 | 0.9 |
注:规格可根据用户要求增加；安装方式根据用户要求设计。
