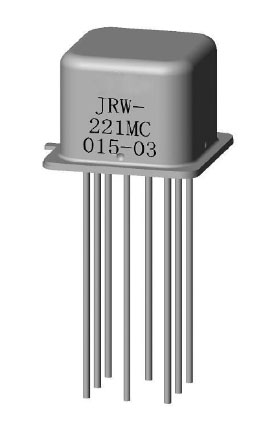

JRW-221MC型微型密封直流电磁继电器(7003)
1、该产品体积小，重量轻，广泛用于航天、航空等领域换接电路之用。
2、符合GJB65B-1999《有可靠性指标的电磁继电器总规范》。
3、产品企业标准号Q/RG20046-2002。
·环境条件
参 数 | ||
温度范围(℃) | -65～125 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10～3000 |
(m/s2) | 294 | |
冲击(m/s2) | 735 | |
稳态加速度(m/s2) | 490 | |
泄漏率(Pa•cm3/s) | ≤l×10-3 | |
·技术特性
触点形式 | 2Z(二组转换) | 动作时间(ms) | ≤4 | |
接触电阻(Ω) | ≤0.1 | 释放时间(ms) | ≤3 | |
绝缘电阻 (MΩ) | 触点间 | 触点负载 及寿命 | 0.5A,28Vd.c.阻性 1×105次 | |
触点组间 | ≥1000 | |||
触点线圈间 | ≥1000 | |||
其它 | ≥1000 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 500 | ||
触点组间 | 500 | 外形尺寸(mm) | 8.5×8.5×7.3 | |
触点线圈间 | 500 | 线圈功耗(W) | ≤0.6 | |
其它 | 500 | 重量(0 | ≤2.7 | |
·规格表 Vd.c.
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)±10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 电压 | 释放电压 min | |
005 | 5 | 5.8 | 50 | 2.7 | 1.4 | 0.22 | 3.5 | 2.3 | 0.14 |
006 | 6 | 8.0 | 98 | 3.5 | 2.0 | 0.28 | 4.5 | 3.2 | 0.18 |
009 | 9 | 12.0 | 220 | 5.3 | 3.0 | 0.54 | 6.8 | 4.9 | 0.35 |
012 | 12 | 16.0 | 390 | 7.5 | 4.0 | 0.63 | 9.0 | 6.5 | 0.41 |
015 | 15 | 18.0 | 390 | 8.5 | 4.0 | 0.63 | 9.0 | 6.5 | 0.41 |
018 | 18 | 24.0 | 880 | 10.5 | 6.0 | 0.91 | 13.5 | 10.0 | 0.59 |
027 | 27 | 32.0 | 1560 | 14.2 | 8.0 | 1.37 | 18.0 | 13.0 | 0.89 |
注:规格可根据用户要求增加；安装方式根据用户要求设计。
