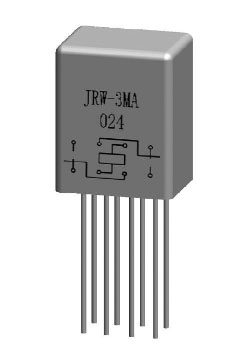

JRW-3MA型微型密封直流电磁继电器(864)
1、该产品体积小，重量轻，灵敏度高，可广泛用于通讯电子设备中换接电路之用。
2、产品企业标准号Q/RG20109-95。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -55～85 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10〜500 |
(m/s2) | 98 | |
冲击(m/s2) | 490 | |
泄漏率(Pa•cm3/s) | ≤1×100 | |
·技术特性
触点形式 | 2Z(二组转换) | 动作时间(ms) | ≤5 | |
接触电阻(Ω) | ≤0.1 | 释放时间(ms) | ||
绝缘电阻(MΩ) | 触点间 | ≥500 | 触点负载 及寿命 | 0.5A,35Vd.c.(阻性) 5×l04次 |
触点组间 | ≥500 | |||
触点线圈间 | ≥500 | |||
其它 | ≥500 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 500 | ||
触点组间 | 500 | 外形尺寸(mm) | 12×9×15 | |
触点线圈间 | 500 | 线圈功耗(W) | 约0.2 | |
其它 | 380 | 重 量(g) | ≤6 | |
·规格表 Vd.c.
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)±10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 保持 电压 | 释放电压 min | |
4.5 | 4.5 | 7.2 | 200 | 3.3 | 1.7 | 0.5 | 4.05 | 2.0 | 0.1 |
005 | 5 | 7.2 | 247 | 3.8 | 1.9 | 0.5 | 4.5 | 2.3 | 0.1 |
006 | 6 | 7.2 | 255 | 4.5 | 2.3 | 0.6 | 5.4 | 2.7 | 0.12 |
009 | 9 | 10.8 | 800 | 6.8 | 3.4 | 0.9 | 8.1 | 4.1 | 0.18 |
012 | 12 | 14.4 | 1420 | 9 | 4.5 | 1.2 | 10.1 | 5.1 | 0.24 |
018 | 18 | 21.6 | 3400 | 13.5 | 6.8 | 1.8 | 16.2 | 8.1 | 0.36 |
024 | 24 | 28.8 | 5120 | 18 | 9 | 2.4 | 21.6 | 10.8 | 0.48 |
027 | 27 | 32.4 | 7200 | 20.3 | 10.2 | 2.7 | 24.3 | 12.1 | 0.54 |
注:规格可根据用户要求増加。
