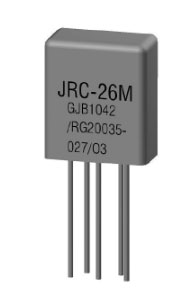

JRC-26M型超小型密封直流电磁继电器(7103)
1、该产品熔焊密封，具有一组转换触点，负载电流低电平至1A,体积小、重量轻、环境适应性强，冲击指标高，可耳俄罗斯生产的pэC49、pэK23 互换使用，可广泛用于航空、航天等领域换接电路之用。
2、产品企业标准号Q/RG20035-2001。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -65～125 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10〜3000 |
294 | ||
冲击(m/s2) | 1470 | |
稳态加速度(m/s2) | 490 | |
泄漏率(Pa·cm3/s) | ||
·技术特性
触点形式 | 1Z(—组转换) | 动作时间(ms) | ≤4 | |
接触电阻(Ω) | ≤0.1 | 释放时间(ms) | ≤3 | |
绝缘电阻 (MΩ) | 触点间 | ≥500 | 触点负载 及寿命 | lA,28Vd.c.(阻性) 1×l05次 |
触点组间 | — | |||
触点线圈间 | ≥500 | |||
其它 | ≥500 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 350 | ||
触点组间 | — | 外形尺寸(mm) | 10.5×5.5×13 | |
触点线圈间 | 500 | 线圈功耗(W) | 约0.38 | |
其它 | 500 | 重 量(g) | ≤4 | |
·规格表 Vd.c.
序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)±10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 保持 电压 | 释放电压 min | |
006 | 6 | 8 | 65 | 3.4 | 1.6 | 0.45 | 4.4 | 2.2 | 0.16 |
012 | 12 | 15 | 270 | 6.6 | 3.2 | 0.8 | 7.4 | 4.5 | 0.36 |
018 | 18 | 20 | 800 | 10.1 | 5.6 | 1.2 | 12.8 | 7.7 | 0.6 |
027(028) | 27(28) | 32 | 1900 | 16 | 8.1 | 1.8 | 19 | 10.8 | 0.9 |
注:规格可根据用户要求增加；安装方式根据用户要求设计。
