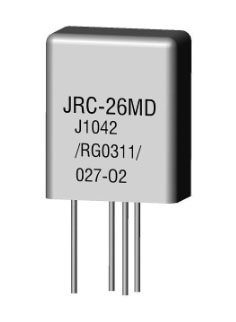

JRC-26MD型超小型密封直流电磁继电器(7103D)
1、该产品熔焊密封，具有一组转换触点，负载电流低电平至1A，体积小、重量轻、工作可靠、环境适应性强，可广泛航空、航天等电子设备中作换接电路之用。
2、产品企业标准号Q/RG0311-2004。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -65～125 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10〜3000 |
294 | ||
冲击(m/s2) | 980 | |
稳态加速度(m/s2) | 490 | |
泄漏率(Pa·cm3/s) | ≤1×10-3 | |
·技术特性
触点形式 | 1Z(—组转换) | 动作时间(ms) | ≤4 | |
接触电阻(Ω) | ≤0.05 | 释放时间(ms) | ≤3 | |
绝缘电阻 (MΩ) | 触点间 | ≥3000 | 触点负载 及寿命 | 1A，28Vd.c.(阻性) |
触点组间 | － | |||
触点线圈间 | ≥3000 | |||
其它 | ≥3000 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 250 | ||
触点组间 | — | 外形尺寸(mm) | 10.5×5.5×13 | |
触点线圈间 | 500 | 线圈功耗(W) | 约0.38 | |
其它 | 500 | 重量（g） | ≤5 | |
·规格表 V.d.c.
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)+10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 保持 电压 | 释放电压 min | |
006 | 6 | 8 | 94 | 3.5 | 1.5 | 0.3 | 4.5 | 1.8 | 0.16 |
012 | 12 | 15 | 376 | 7.2 | 3.5 | 0.6 | 10.0 | 4.5 | 0.36 |
015 | 15 | 18 | 610 | 8 | 5.0 | 0.75 | 11.5 | 6.0 | 0.45 |
027 | 27 | 32 | 1900 | 16 | 8.5 | 1.5 | 21.0 | 9.5 | 0.9 |
