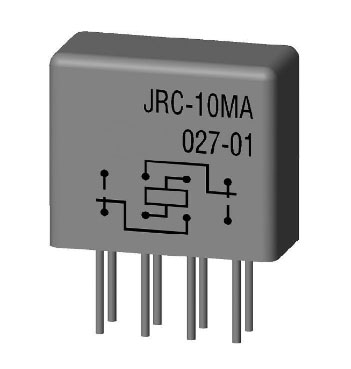

JRC-10MA型超小型弱功率密封直流电磁继电器(768)
1、该产品熔焊密封，具有二组转换触点，负载电流低电平至1A，体积小，重量轻，工作可靠，环境适应强，抗冲击振动指标高，可广泛用于航空、航天等领域作换接电路之用。
2、产品企业标准号Q/RG20012-95。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -65～125 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10〜3000 |
(m/s2) | 294 | |
冲击(m/s2) | 980 | |
稳态加速度(m/s2) | 980 | |
泄漏率(Pa·cm3/s) | ≤1×lO-3 | |
·技术特性
触点形式 | 2Z(二组转换) | 动作时间(ms) | ≤4 | |
接触电阻(Ω) | ≤0.05 | 释放时间(ms) | ≤2 | |
绝缘电阻 (MΩ) | 触点间 | ≥1000 | 触点负载 及寿命 | 1A,28Vd.c.(阻性) 1×105次 |
触点组间 | ≥1000 | |||
触点线圈间 | ≥1000 | |||
其它 | ≥1000 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 500 | ||
触点组间 | 500 | 外形尺寸(mm) | 13×6×11 | |
触点线圈间 | 500 | 线圈功耗(W) | 约0.48 | |
其它 | 500 | 重量（g） | ≤4 | |
·规格表 Vd.c.
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)+10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 保持 电压 | 释放电压 min | |
006 | 6 | 8 | 90 | 3.0 | 1.8 | 0.6 | 4 | 2.3 | 0.4 |
012 | 12 | 16 | 310 | 6.0 | 3.6 | 1.2 | 8 | 4.5 | 0.8 |
027(028) | 27(28) | 32 | 1500 | 13.5 | 8.0 | 2.7 | 18 | 10.0 | 1.8 |
注:规格可根据用户要求增加；安装方式根据用户要求设计。
