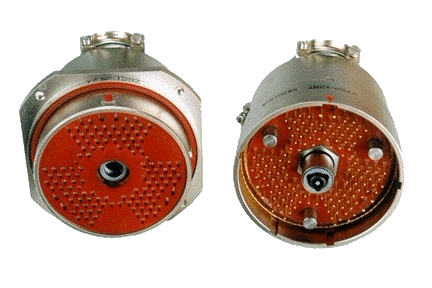

YF5型高真空分离电连接器
●适用于空间飞行器的部件与部件之间的电路连接和瞬间快速分离；
●连接方式为手轮式；
●分离方式为电磁和机械解锁分离。
使用环境条件
工作温度 -55℃～85℃
相对湿度 40±2℃时相对湿度90%～95%
工作气压 101.33kPa～6.67Pa
高 真 空 温度为50±2℃，真空度为1.33×10-6Pa
温度为-50±3℃，真空度为1.33×10-9Pa
正弦振动 10～50Hz 单振幅1mm
50～2000Hz 加速度98m/s2
冲 击 加速度686m/s2
加 速 度 加速度245m/s2
耐 辐 照
电子辐照 能量1MeV累积通量1015e/cm2
质子辐照 能量6.8MeV累积通量1013P/cm2
主要技术特性
接触件特性
插针直径（mm） | 1 | 1.5 | ||||
工作电流（A） | 3 | 10 | ||||
接触电阻（mΩ） | ≤5 | ≤3 | ||||
接触件数目 | 121 | 6 | ||||
绝缘电阻
标准大气条件 | 高温条件 | 潮湿条件 |
≥1000MΩ | ≥500MΩ | ≥20MΩ |
耐电压
标准大气条件 | AC 1000Vrms |
高温条件 | AC 1000Vrms |
低气压条件 | AC 200Vrms |
潮湿条件 | AC 500Vrms |
机械分离力 35N～100N
电磁分离
分离电压 DC 20V～30V
分离电流 ≤5A
分离时间 ≤0.1s
机械寿命 100次
执行标准
Q/Ag1.047-85《YF5型127芯高真空分离电连接器技术条件》
型号标志
代号 | YF | 5 | - | 127 | T |
序号 | ① | ② | ③ | ④ |
① 圆形分离电连接器
② 设计序号
③ 芯数：127
④ 电连接器类别：T-插头，Z-插座
外形及安装尺寸
接触件孔位排列（插头插合面正视图）
型号规格
目前已有规格品种如下：YF5-127T、YF5-127Z。
