YF6型圆形防雨分离电连接器

特点简介

■ 芯数：有57、78、110芯三种规格；

■ 适用于战略战术武器系统、航天运载系统的级间电气线路连接和系统与地面设备的电路连接，以及其它工业设备的电气连接；

■ 采用锁套—钢球—拉杆式连接机构；

■ 连接方式为卡口旋插及直插式；

■ 分离方式为电磁和机械解锁强制分离；

■ 插座密封并设有双层防火焰机构，能承受短时间850℃高温火焰烧蚀；

■ 产品体积小、重量轻、防雨、防尘

技术特性

■ 工作温度： -55℃～+125℃

■ 工作气压： 300kPa～2.7Pa

■ 相对湿度： 40℃±2℃时相对湿度95～98%

■ 工作电流： 3A和5A两种规格

■ 接触电阻： ≤8mΩ和10mΩ

■ 绝缘电阻： ≥5000MΩ

■ 介质耐压： AC 1000Vrms

■ 正弦振动： 10Hz～2000Hz、196m/s2

■ 随机振动： 0.4G2／Hz

■ 冲 击： 980m/s2

■ 碰 撞： 400m/s2、4000次

■ 离 心： 980m/s2

■ 密 封 性： 插座承受0.3MPa气压差无泄漏

■ 防 雨： 降雨量5mm/min、30min

■ 机械分离： 29.4N～88.3N

■ 电磁分离： DC 28V±3V

■ 机械寿命： 500次

型谱排列

YF6  W  57  T   J

①        ②  ③  ④  ⑤

① 主称代号：YF6

② 类别号：三出线口不标注；W-插头为单出线口

③ 接触件数目：57、78、110

④ 电连接器类别：T-插头；Z-插座

⑤ 接触件类别： J-插针；K-插孔；

标志示例

YF6 -57ZK

此标志表示接触件数目为57，接触件为插孔的YF6插座

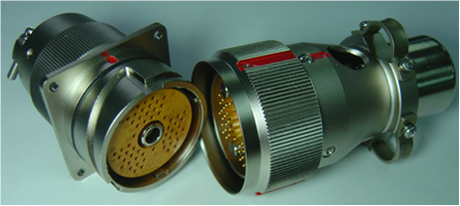

产品立体图

产品外形尺寸图

插头：YF6-55、78TJ  YF6-110TK

插座：YF6-55、78ZK  YF6-110ZJ

YF6 插合后尺寸                                    安装开孔尺寸
