YF24型圆形分离电连接器

特点简介

■ 芯数：56芯

■ 适用于战略战术武器系统、航天运载系统的级间电气线路连接和系统与地面设备的电路连接，以及

其它工业设备的电气连接

■ 采用锁套—钢球—拉杆式连接机构

■ 连接方式为螺纹旋合

■ 分离方式为机械解锁强制分离

■ 插座密封并设有复合型错层防火焰机构，能承受短时间850℃高温火焰烧蚀；

■ 产品体积小、重量轻

技术特性a

■ 环境温度： -55℃～+125℃

■ 接触电阻：Φ1.0接触件≤8mΩ  Φ1.6接触件≤5mΩ

■ 绝缘电阻： ≥5000MΩ

■ 介质耐压： 1000V

■ 正弦振动： 10Hz～2000Hz，200m/s2

■ 随机振动： 0.6G2／Hz

■ 冲 击： 1200m/s2

■ 离 心： 1000m/s2

■ 密 封 性： 插座承受1MPa气压差无泄漏

■ 机械分离： 58.8N～117.6N

■ 机械寿命： 500次

■ 接触件特性： 48个5A接触件、7个10A接触件和1个1553B总线接触件（或40A接触件）

型谱排列

YF24 -    56    T     J

①                  ② ③  ④

① 主称代号：YF24

② 接触件数目：56

③ 电连接器类别：T-插头；Z-插座

④ 接触件类别： J-插针；K-插孔；

标志示例：

YF24-56TJ

此标志表示接触件数目为56，接触件为插针的YF24插头

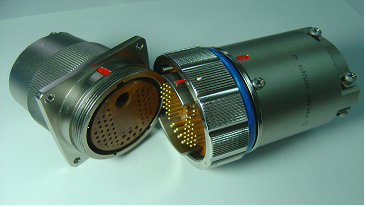

产品立体图

插头YF24-56TJ                    插座YF24-56ZK

YF24插合后尺寸                      安装开孔尺寸
