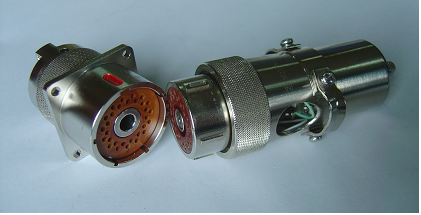

YF23型圆形脱落电连接器

特点简介

■ 芯数：30芯

■ 适用于战略战术武器系统、航天运载系统、以

及系统与地面设备的电气连接和分离

■ 采用锁套—钢球—拉杆式连接机构

■ 连接方式为直插式

■ 分离方式为电磁和机械解锁强制分离

■ 采用绞线式弹性插针，接触密度高

■ 插座密封设有防火焰机构，能承受短时间

1093℃高温火焰烧蚀

■  产品体积小、重量轻、防雨、防尘

技术特性

■ 环境温度： -65℃～+125℃

■ 接触电阻： ≤10mΩ

■ 绝缘电阻： ≥5000MΩ

■ 介质耐压： 1000V

■ 正弦振动： 10Hz～2000Hz、200m/s2

■ 随机振动： 0.4G2／Hz

■ 冲 击： 980m/s2

■ 加 速 度： 500m/s2

■ 密 封 性： 插座承受0.3MPa气压差无泄漏

■ 机械分离： 15N～40N

■ 电磁分离： DC 28V±3V

■ 机械寿命： 500次

■ 接触件特性：30个5A接触件

型谱排列

YF23-30TJD分离方式：机械分离不标注；D-电磁分离

插头YF23-30TJD                                插头YF23-30TJD

YF23 插合后尺寸                     安装开孔尺寸
