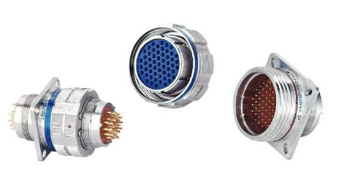

特点简介
YMA系列一卡口式快速连接
YMB系列一螺纹防松连接
适用于潮湿、浸水等恶劣环境下的设备与电缆、电缆与电缆之间的电气连接
可耐50米水深密封
插头插座端接方式均为焊接
五键定位具有盲插和防错插功能
高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小
插头插座既可装针，也可装孔
技术特性
机械性能
-壳体：不锈钢钝化，也可根据用户需要采用铜合金锻面镀镍
-绝缘体：热固性材料
-封线体和密封圈：硅橡胶
-接触件：铜合金镀金
-振动：频率10~2000HZ 加速度196m/s2
-冲击：加速度980m/s2
-恒加速度：980m/s2
-机械寿命：1000次
电气性能
-接触电阻及额定电流
接触件规格mm | 接触件电阻mΩ | 额定电流A | 焊接筒内径mm |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ3.0 | 0.75 | 40 | Φ3.4 |
-额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻 |
常温状态 | 500 | 1500 | ≥5000 |
湿热状态 | 500 | 1125 | ≥100 |
低气压条件（1Kpa） | 250 | 300 | -------- |
-抗电磁干扰屏蔽：100MHz~1GHz时，最小衰减为60dB
环境性能
-使用温度：-55℃~200℃
-相对湿度：60℃时，达95%。
-密封性能：浸水深度0~50米
-耐环境性能：不锈钢---1000小时，铜合金---500小时，铝合金---48小时。
-电连接器还具有良好的防霉菌、防沙尘等性能。
型号命名
注：
1、表示电连接器时，型号标记采用分数形式。插座标记写作分子，插头标记写作分母（可仅标明插头壳体镀层及结构形式）中间用斜线隔开，见型号标记举例。
2、插头、插座型号在产品上直接标出，电连接器型号供用户订货和公司生产、经营管理使用。
3、可供选配的附件单独订货，具体内容见后。
型号标记举例
-插座：YMA系列14号壳体，装3芯插孔，短壳体，尾部无螺纹，不锈钝化，W键位，
型号标记为：YMA14F3K1D40（W）
-插头：YMA系列14号壳体，装3芯插针，尾部有螺纹，可选配附件，不锈钢钝化，
W键位，型号标记为：YMA14T3Z1P40（W）
-整套电连接型号为：YMA14F3K1D40（W）/P40（W）
YMA、YMB系列插头、插座重量表（壳体材料：不锈钢）
壳体号 | 插头 | 插座（尾部无螺纹） | 插座（尾部有螺纹） |
14 | 40 | 37 | 38 |
18 | 52 | 48 | 50 |
22 | 68 | 60 | 62 |
24 | 83 | 66 | 69 |
27 | 100 | 81 | 85 |
30 | 124 | 92 | 97 |
33 | 142 | 103 | 108 |
36 | 160 | 117 | 123 |
39 | 176 | 146 | 152 |
注：表中数值为该壳体号各种接点排列装针、装孔时的平均数值，所有数据仅供参考。
外形尺寸
YMA系列（卡口式快速链接）
壳体号 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
14 | 22.0 | M14×1 | 14.0 | 16.8 | 25.0 | 18.0 | 19.0 | 14.5 | 18.0~19.0 |
18 | 26.0 | M18×1 | 18.0 | 20.8 | 27.0 | 21.0 | 22.0 | 18.5 | 21.0~22.0 |
22 | 30.0 | M22×1 | 22.0 | 24.8 | 30.0 | 24.0 | 24.0 | 22.5 | 23.0~24.5 |
24 | 32.0 | M24×1 | 24.0 | 26.8 | 33.0 | 25.0 | 27.0 | 24.5 | 25.0~27.0 |
27 | 35.0 | M27×1 | 27.0 | 29.8 | 36.0 | 27.0 | 30.0 | 27.5 | 27.0~30.0 |
30 | 38.0 | M30×1 | 30.0 | 32.8 | 39.0 | 29.0 | 32.0 | 30.5 | 29.0~32.0 |
33 | 41.0 | M33×1 | 33.0 | 35.8 | 42.0 | 31.0 | 34.0 | 33.5 | 31.0~34.5 |
36 | 44.0 | M36×1 | 36.0 | 38.8 | 45.0 | 33.0 | 37.0 | 36.5 | 33.0~37.0 |
39 | 47.0 | M39×1 | 39.0 | 41.8 | 48.0 | 35.5 | 39.0 | 39.5 | 35.5~39.0 |
YMB系列（螺纹防松连接）
壳体号 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
14 | 25.0 | M14×1 | 14.0 | 19.1 | 25.0 | 18.0 | 19.0 | 14.5 | 18.0~19.0 |
18 | 29.4 | M18×1 | 18.0 | 22.3 | 27.0 | 21.0 | 22.0 | 18.5 | 21.0~22.0 |
22 | 32.4 | M22×1 | 22.0 | 25.4 | 30.0 | 24.0 | 24.0 | 22.5 | 24.0~24.0 |
24 | 35.6 | M24×1 | 24.0 | 30.2 | 33.0 | 25.0 | 27.0 | 24.5 | 25.0~27.0 |
27 | 38.6 | M27×1 | 27.0 | 31.8 | 36.0 | 27.0 | 30.0 | 27.5 | 27.0~30.0 |
30 | 41.7 | M30×1 | 30.0 | 34.8 | 39.0 | 29.0 | 32.0 | 30.5 | 29.0~32.0 |
33 | 44.8 | M33×1 | 33.0 | 38.1 | 42.0 | 31.0 | 34.0 | 33.5 | 31.0~34.0 |
36 | 48.1 | M36×1 | 36.0 | 41.2 | 45.0 | 33.0 | 37.0 | 36.5 | 33.0~37.0 |
39 | 51.0 | M39×1 | 39.0 | 44.5 | 48.0 | 35.5 | 39.0 | 39.5 | 35.5~39.0 |
YMA、YMB系列穿墙密封转接座
壳体号 | D1 | D2 |
14 | 16.8 | 30.0 |
18 | 20.8 | 24.0 |
22 | 24.8 | 38.0 |
24 | 26.8 | 40.0 |
27 | 29.8 | 43.0 |
30 | 32.8 | 46.0 |
33 | 35.8 | 49.0 |
36 | 38.8 | 52.0 |
39 | 41.8 | 55.0 |
壳体号 | D1 | D2 |
14 | 20 | 32.0 |
18 | 24 | 37.0 |
22 | 28 | 40.0 |
24 | 30 | 43.0 |
27 | 34 | 46.0 |
30 | 36 | 49.0 |
33 | 40 | 52.0 |
36 | 42 | 55.0 |
39 | 46 | 58.0 |
壳体号 | YMA-S-M1D | YMB-S-M1D | ||
D | P | D | P | |
14 | 20.2 | 19.2 | 22.2 | 21 |
18 | 24.2 | 23.2 | 25.2 | 24 |
22 | 27.2 | 26.2 | 28.2 | 27 |
24 | 30.2 | 29.2 | 33.2 | 32 |
27 | 33.2 | 32.2 | 34.2 | 33.1 |
30 | 36.2 | 35.2 | 37.2 | 36.2 |
33 | 39.2 | 38.2 | 42.2 | 41 |
36 | 42.2 | 41.2 | 45.2 | 44 |
39 | 45.2 | 44.2 | 48.2 | 47 |
YMA、YMB系列接点排列（装针绝缘体插合面视图）
YM系列电连接器
YMC系列电连接器
适用于潮湿、浸水等恶劣环境下的设备与电缆、电缆与电缆之间的电器连接
可耐50米水深密封
卡口式快速连接
插头端接方式均为压接，插座为焊接
五键定位具有盲插和防错插功能
高可靠的双曲面线簧插孔使连接器插拔柔和，接触阻小
插头插座既可装针，也可装孔
技术特性
机械性能
-壳体：不锈钢钝化，也可根据用户需要采用铜合金锻面镀镍
-绝缘体：热固性材料
-封线体和密封圈：硅橡胶
-接触件：铜合金镀金
-振动：频率10~2000HZ 加速度196m/s2
-冲击：加速度980m/s2
-恒加速度：980m/s2
-机械寿命：1000次
电气性能
-接触电阻及额定电流
接触件规格mm | 接触件电阻mΩ | 额定电流A | 焊接筒内径mm |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ3.0 | 0.75 | 40 | Φ3.4 |
-额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻 |
常温状态 | 500 | 1500 | ≥5000 |
湿热状态 | 500 | 1125 | ≥100 |
低气压条件（1Kpa） | 250 | 300 | -------- |
-抗电磁干扰屏蔽：100MHz~1GHz时，最小衰减为60dB
环境性能
-使用温度：-55℃~200℃
-相对湿度：60℃时，达95%。
-密封性能：浸水深度0~50米
-耐环境性能：不锈钢---1000小时，铜合金---500小时，铝合金---48小时。
-电连接器还具有良好的防霉菌、防沙尘等性能。
型号命名
注：
1、表示电连接器时，型号标记采用分数形式。插座标记写作分子，插头标记写作分母（可仅标明插头壳体镀层及结构形式）中间用斜线而开，见型号标记举例。
2、插头、插座型号在产品上直接标出，电连接器型号供用户订货和公司生产、经营管理使用。
3、可供选配的附件单独订货，具体内容见后。
型号标记举例
-插座：YMC系列22号壳体，装7芯插孔，尾部有螺纹，可选配附件，不锈钢钝化，W建委，
型号标记为：YMA22F7K1D40（W）
-插头：YMC系列22号壳体，装7芯插针，尾部有螺纹，可选配附件，不锈钢钝化，
W键位，型号标记为：YMC22T7Z1P40（W）
-整套电连接型号为：YMA22F7K1D40（W）/P40（W）
YMC系列插头、插座重量表（壳体材料：不锈钢） 单位（克）
壳体号 | 插头 | 插座（尾部无螺纹） | 插座（尾部有螺纹） |
18 | 52 | 48 | 50 |
22 | 68 | 60 | 62 |
24 | 83 | 66 | 69 |
27 | 100 | 81 | 85 |
30 | 124 | 92 | 97 |
33 | 142 | 103 | 108 |
36 | 160 | 117 | 123 |
39 | 176 | 146 | 152 |
42 | 192 | 175 | 181 |
注：表中数值为该壳体号各种接点排列装针、装孔时的平均数值，所有数据仅供参考。
外形尺寸
壳体号 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
18 | 26.0 | M18×1 | 18.0 | 20.8 | 27.0 | 21.0 | 22.0 | 18.5 | 21.0~22.0 |
22 | 30.0 | M22×1 | 22.0 | 24.8 | 30.0 | 23.0 | 24.0 | 22.5 | 23.0~24.5 |
24 | 32.0 | M24×1 | 24.0 | 26.8 | 33.0 | 25.0 | 27.0 | 24.5 | 25.0~27.0 |
27 | 35.0 | M27×1 | 27.0 | 29.8 | 36.0 | 27.0 | 30.0 | 27.5 | 27.0~30.0 |
30 | 38.0 | M30×1 | 30.0 | 32.8 | 39.0 | 29.0 | 32.0 | 30.5 | 29.0~32.0 |
33 | 41.0 | M33×1 | 33.0 | 35.8 | 42.0 | 31.0 | 34.0 | 33.5 | 31.0~34.5 |
36 | 44.0 | M36×1 | 36.0 | 38.8 | 45.0 | 33.0 | 37.0 | 36.5 | 33.0~37.0 |
39 | 47.0 | M39×1 | 39.0 | 41.8 | 48.0 | 35.5 | 39.0 | 39.5 | 35.5~39.0 |
42 | 50.0 | M42×1 | 42.0 | 44.8 | 51.0 | 38.0 | 41.5 | 42.5 | 38.0~41.5 |
穿墙密封转接座 YMC-S-M1D40
壳体号 | D1 | D2 |
18 | 20.8 | 34.0 |
22 | 24.8 | 38.0 |
24 | 26.8 | 40.0 |
27 | 29.8 | 43.0 |
30 | 32.8 | 46.0 |
33 | 35.8 | 49.0 |
36 | 38.8 | 52.0 |
39 | 41.8 | 55.0 |
42 | 44.8 | 58.0 |
YMC系列压接接触件规格及适配工具
规格mm | 压接筒内径mm | 压接筒外径mm | 压接导线截面/mm2 | 压接工具/定位器代号 | 取装工具 |
Φ1.0 | Φ1.3 | Φ2.1 | 0.75 | XCXY/DWQ-01 | XCQZ-Φ1.0 |
Φ1.5 | Φ1.8 | Φ2.8 | 1.20、1.50 | XCXY/DWQ-01 | XCQZ-Φ1.5 |
Φ2.0 | Φ2.5 | Φ2.5 | 2.50、3.00 | XCXY/DWQ-01 | XCQZ-Φ2.0 |
Φ3.0 | Φ3.4 | Φ4.6 | 5.00 | XCXY/DWQ-01 | XCQZ-Φ3.0 |
YMC系列接点排列（装针绝缘体插合面视图）
YM系列电连接器
YMD系列电连接器
三头螺纹防松快速连接
适用于潮湿、浸水等恶劣环境下的设备与电缆、电缆与电缆之间的电气连接
头、座插合后可耐50米水深密封
适用于大电流传输
插头、插座端接方式均为焊接
五键定位具有盲插和防错插功能
高可靠的冠带孔使连接器插拔柔和，接触电阻小
插头插座既可装针，也可装孔
主要技术性能
机械性能
-壳体：不锈钢钝化，也可根据用户需要采用铜合金锻面镀镍或铝合金化学镀镍
-绝缘体：热固性材料
-封线体和密封圈：硅橡胶
-接触件：铜合金镀金
-机械寿命：1000次
电气性能
-接触电阻及额定电流
接触件规格mm | 接触件电阻mΩ | 额定电流A | 焊接筒内径mm |
Φ5.0 | 0.75 | 75 | Φ6.5 |
Φ7.5 | 0.60 | 100 | Φ8.0 |
Φ9.1 | 0.40 | 150 | Φ10.0 |
-额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻 |
常温状态 | 500 | 2300 | ≥5000 |
湿热状态 | 500 | 750 | ≥100 |
低气压条件（1Kpa） | 250 | 300 | -------- |
水密状态 | 500 | 750 | ≥100 |
环境性能
-使用温度：-55℃~200℃
-相对湿度：60℃时，达95%。
-振动：频率10~2000HZ 加速度196m/s2
-冲击：加速度980m/s2
-恒加速度：980m/s2
-密封性能：浸水深度0~50米
-耐环境性能：不锈钢---1000小时，铜合金---500小时，铝合金---48小时。
-电连接器还具有良好的防霉菌、防沙尘等性能。
YMD系列接点排列（装针绝缘体插合面视图）
外形尺寸
壳体号 | C | D |
36 | 48 | 36 |
39 | 51 | 39 |
42 | 54.6 | 42 |
45 | 57.6 | 45 |
插头 YMD-T-P
插座 YMD-F-P
壳体号 | A | B | D | E | F | H | d | e |
36 | 3.2 | 45 | 36 | 33 | 37 | 41.2 | 36.5 | 33.0~37.0 |
39 | 4.4 | 48 | 39 | 39 | -- | 44.5 | 39.5 | 39.0 |
42 | 4.4 | 50 | 42 | 42 | -- | 47.6 | 42.5 | 41.0 |
45 | 4.4 | 52 | 45 | 45 | -- | 50.8 | 45.5 | 42.0 |
YM系列连接器
YMG系列电连接器
卡口式快速连接
插头插座端接方式均为焊接
五键定位具有盲插和防错插功能
高可靠的双曲面线簧插孔使连接器插拔柔和，接触阻小
插头、插座既可装针，也可装孔
防淋雨密封
技术特性
机械性能
-壳体：不锈钢钝化，也可根据用户需要采用铜合金锻面镀镍或铝合金化学镀镍
-绝缘体：热固性材料
-封线体和密封圈：硅橡胶
-接触件：铜合金镀金
-振动：频率10~2000HZ 加速度196m/s2
-冲击：加速度980m/s2
-恒加速度：980m/s2
-机械寿命：1000次
电气性能
-接触电阻及额定电流
接触件规格mm | 接触件电阻mΩ | 额定电流A | 焊接筒内径mm |
Φ0.635 | 25 | 1 | Φ0.8 |
Φ1.0 | 5 | 5 | Φ1.3 |
Φ1.5 | 2.5 | 10 | Φ1.8 |
Φ2.0 | 1.25 | 20 | Φ2.5 |
Φ3.0 | 0.75 | 40 | Φ3.4 |
-额定电压、耐电压及绝缘电阻
工作环境 | 额定电压V | 耐电压V | 绝缘电阻 |
常温状态 | 500 | 1500 | ≥5000 |
湿热状态 | 500 | 1125 | ≥100 |
低气压条件（1Kpa） | 250 | 300 | -------- |
-抗电磁干扰屏蔽：100MHz~1GHz时，最小衰减为45dB
环境性能
-使用温度：-55℃~+200℃
-相对湿度：60℃时，达95%。
-密封性能：浸水深度0~50米
-耐环境性能：不锈钢---1000小时，铜合金---500小时，铝合金---48小时。
-电连接器还具有良好的防霉菌、防沙尘等性能。
型号命名
注：
1、表示电连接器时，型号标记采用分数形式。插座标记写作分子，插头标记写作分母（可仅标明插头壳体镀层及结构形式）中间用斜线而开。
2、插头、插座型号在产品上直接标出，电连接器型号供用户订货和公司生产、经营管理使用。
举例
插座：YMG系列16号壳体，装3芯插孔，尾部无螺纹，可选配件，不锈钢钝化，N键位，
型号标记为：YMG16F3K1D40
插头：YMG系列14号壳体，装3芯插针，尾部有螺纹，可选配附件，不锈钢钝化，N键位，
型号标记为：YMG16T3Z1P40
整套电连接型号为：YMG16F3K1P40/P40
YMG系列接点排列（装针绝缘体插合面视图）
YMG系列接点排列（装针绝缘体插合面视图）
YMG系列接点排列（装针绝缘体插合面视图）
外形尺寸
壳体号 | D1 | D2 | D3 | D4 | B | E1 | E2 | d | e |
16 | 24.0 | M16×1 | 16 | 17.2 | 25.0 | 16.0 | 19.0 | 16.5 | 16.0~19.0 |
18 | 26.0 | M18×1 | 18 | 19.2 | 27.0 | 18.0 | 21.5 | 18.0 | 18.0~21.5 |
20 | 28.0 | M20×1 | 20 | 21.2 | 28.0 | 20.0 | 22.5 | 20.0 | 20.0~22.5 |
22 | 30.0 | M22×1 | 22 | 23.2 | 30.0 | 21.0 | 24.0 | 21.0 | 21.0~24.0 |
24 | 32.0 | M24×1 | 24 | 25.2 | 32.0 | 23.0 | 26.0 | 23.0 | 23.0~26.0 |
27 | 35.0 | M27×1 | 27 | 28.2 | 34.5 | 25.0 | 28.0 | 25.0 | 25.0~28.0 |
30 | 38.0 | M30×1 | 30 | 31.2 | 36.0 | 27.0 | 30.5 | 27.0 | 27.0~30.5 |
33 | 41.0 | M33×1 | 33 | 34.2 | 39.0 | 29.0 | 32.0 | 29.0 | 29.0~32.0 |
36 | 44.0 | M36×1 | 36 | 37.2 | 42.0 | 32.0 | 35.0 | 32.0 | 32.0~35.0 |
39 | 47.0 | M39×1 | 39 | 40.2 | 45.0 | 35.0 | 38.0 | 35.0 | 35.0~38.0 |
YM系列附件（适用于YM各系列）
插头、插座密封盖
用于YMA、YMB、YMC、YMD系列的插头插座密封盖可耐50米水深密封
用于YMG系列的插头插座密封盖可防雨密封。
型号命名
外形尺寸
适用于YMA、YMC
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 |
D | 22.0 | 26.0 | 30.0 | 32.0 | 35.0 | 38.0 | 41.0 | 44.0 | 47.0 | 50.0 |
适用于YMB系列
壳体号 | 14 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
A | 25.0 | 29.4 | 32.4 | 35.6 | 38.5 | 41.7 | 44.9 | 48.0 | 51.0 |
L | 100 | 100 | 100 | 100 | 100 | 120 | 120 | 120 | 120 |
适用于YMD系列
壳体号 | 36 | 39 | 42 | 45 |
D | 48 | 51 | 54.6 | 57.6 |
适用于YMG系列
壳体号 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
A | 24 | 28 | 30 | 32 | 34 | 37 | 40 | 43 | 46 | 50 |
B | 21 | 23 | 25 | 27 | 29 | 32 | 35 | 35 | 38 | 41 |
电缆尾夹
电缆尾夹用于尾部电缆的夹紧，包括直式和弯式两种结构，以及其他改型结构，如通过加装转接套使得一种壳体号可以有更多的出线口直径供选择。
[特点]
1、有直式和弯式两种结构可选。
2、抗拉、抗振动、抗冲击能力强。
3、具有电磁兼容功能，可实现360°屏蔽效果，满足特殊需要。
4、通过0形圈实现与电连接器的密封。
5、内部密封胶套具有良好的密封性能，有效地放水、防沙尘并夹紧电缆。可在水下50米深处可靠使用
外形尺寸
适用于YMA、YMB、YMC、YMD系列
型号 | A | 螺纹B | C | L |
YM14AP40 | 23 | M14×1 | 3、5、6 | 78 |
YM18AP40 | 27 | M18×1 | 5、7、9 | 79 |
YM22AP40 | 31 | M22×1 | 7、10、13 | 78 |
YM24AP40 | 33 | M24×1 | 7、10、13、16 | 82 |
YM27AP40 | 36 | M27×1 | 10、13、16、18.5 | 79 |
YM30AP40 | 39 | M30×1 | 10、13、16、19、22 | 78 |
YM33AP40 | 42 | M33×1 | 13、16、19、22、24.5 | 79 |
YM36AP40 | 45 | M36×1 | 17、19、22、25、27.5 | 80 |
YM39AP40 | 48 | M39×1 | 19、22、25、28、30.5 | 79 |
YM42AP40 | 51 | M42×1 | 22、25、28、31、33.5 | 81 |
型号 | A | 螺纹B | C | D | L |
YM1824AP4001 | 33 | M18×1 | 7、10、13、16 | 34 | 84 |
YM2430AP4001 | 39 | M24×1 | 10、13、16、19、22 | 36.5 | 83 |
YM2733AP4001 | 42 | M27×1 | 13、16、19、22、24.5 | 40 | 84 |
YM3036AP4001 | 45 | M30×1 | 17、19、22、25、27.5 | 48 | 85 |
YM3342AP4001 | 51 | M33×1 | 22、25、28、31、33.5 | 54 | 86 |
YM3942AP4001 | 51 | M39×1 | 22、25、28、31、33.5 | 54 | 86 |
型号 | A | 螺纹B | 出口直径C |
YM14AP4002 | 23 | M14×1 | 3、5、6 |
YM18AP4002 | 27 | M18×1 | 5、7、9 |
YM22AP4002 | 31 | M22×1 | 7、10、13 |
YM24AP4002 | 33 | M24×1 | 7、10、13、16 |
YM27AP4002 | 36 | M27×1 | 10、13、16、18.5 |
YM30AP4002 | 39 | M30×1 | 10、13、16、19、22 |
YM33AP4002 | 42 | M33×1 | 13、16、19、22、25 |
YM36AP4002 | 45 | M36×1 | 17、19、22、25、28 |
YM39AP4002 | 48 | M39×1 | 19、22、25、28、30.5 |
YM42AP4002 | 51 | M42×1 | 22、25、28、31、34 |
型号 | A | 螺纹B | C |
YM18AP4003 | 31 | M18×1 | 7、10、13、16 |
YM24AP4003 | 39 | M24×1 | 10、13、16、19、22 |
YM27AP4003 | 42 | M27×1 | 13、16、19、22、25 |
YM30AP4003 | 45 | M30×1 | 17、19、22、25、28 |
YM33AP4003 | 51 | M33×1 | 22、25、28、31、34 |
YM39AP4003 | 51 | M39×1 | 22、25、28、31、34 |
型号 | A | 螺纹B | C | E | L |
YM14GP40 | 23 | M14×1 | 3、5、6 | 37 | 58 |
YM18GP40 | 27 | M18×1 | 5、7、9 | 40 | 60.5 |
YM22GP40 | 31 | M22×1 | 7、10、13 | 43 | 64 |
YM24GP40 | 33 | M24×1 | 7、10、13、16 | 45 | 67 |
YM27GP40 | 36 | M27×1 | 10、13、16、18.5 | 47 | 78.5 |
YM30GP40 | 39 | M30×1 | 10、13、16、19、22 | 49 | 82 |
YM33GP40 | 42 | M33×1 | 13、16、19、22、24.5 | 51 | 85.5 |
YM36GP40 | 45 | M36×1 | 17、19、22、25、28 | 52 | 90 |
YM39GP40 | 48 | M39×1 | 19、22、25、28、30.5 | 53 | 90.5 |
YM42GP40 | 51 | M42×1 | 22、25、28、31、33.5 | 55 | 96 |
型号 | A | 螺纹B | 出线口直径C | D | L |
YM1824GP4001 | 33 | M18×1 | 7、10、13、16 | 45 | 67 |
YM2430 GP4001 | 39 | M24×1 | 10、13、16、19、22 | 49 | 82 |
YM2733 GP4001 | 42 | M27×1 | 13、16、19、22、24.5 | 51 | 85.5 |
YM3036 GP4001 | 45 | M30×1 | 17、19、22、25、27.5 | 52 | 90 |
YM3342 GP4001 | 51 | M33×1 | 22、25、28、31、33.5 | 55 | 96 |
YM3942 GP4001 | 51 | M39×1 | 22、25、28、31、31.5 | 55 | 96 |
型号 | A | 螺纹B | 出现口直径C | L |
YMG16AP40 | 26 | M16×1 | 5、7 | 78 |
YMG18AP40 | 27 | M18×1 | 5、7、9 | 79 |
YMG20AP40 | 30 | M20×1 | 7、11 | 78 |
YMG22AP40 | 31 | M22×1 | 7、10、13 | 78 |
YMG24AP40 | 33 | M24×1 | 7、10、13、16 | 82 |
YMG27AP40 | 36 | M27×1 | 10、13、16、18.5 | 79 |
YMG30AP40 | 39 | M30×1 | 10、13、16、19、22 | 78 |
YMG33AP40 | 42 | M33×1 | 13、16、19、22、24.5 | 79 |
YMG36AP40 | 45 | M36×1 | 17、19、22、25、27.5 | 80 |
YMG39AP40 | 48 | M39×1 | 19、22、25、28、30.5 | 79 |
型号 | A | 螺纹B | 出现口直径C | D | L |
YMG16AP4001 | 33 | M16×1 | 7、10、13、16 | 34 | 87 |
YMG18AP4001 | 36 | M18×1 | 10、13、16、18.5 | 32 | 83 |
YMG20AP4001 | 31 | M20×1 | 7、10、13 | 27 | 84 |
YMG24AP4001 | 39 | M24×1 | 10、13、16、19 | 36.5 | 82 |
YMG27AP4001 | 45 | M27×1 | 17、19、22、25、27.5 | 48 | 85 |
YMG30AP4001 | 45 | M30×1 | 17、19、22、25、27.5 | 48 | 85 |
YMG33AP4001 | 51 | M33×1 | 22、25、28、31、33.5 | 54 | 86 |
YMG36AP4001 | 51 | M36×1 | 22、25、28、31、33.5 | 54 | 86 |
YMG39AP4001 | 51 | M39×1 | 22、25、28、31、33.5 | 54 | 86 |
弯式电缆尾夹使用方法
装配步骤：
1、附件拆散：紧拧螺钉1、紧拧螺钉2从附件中拧出，转接套拧出，压紧螺帽拧下，压紧圈、屏蔽圈、胶圈、垫圈、取出衬套取出（当衬套不好取出时，可先将套筒前端的O型圈取出，可从左端取出衬套）。
2、将转接套使用扳手拧上连接器插头，拧紧；拧上紧定螺钉1。
3、依以下次序将零件套在电缆上：1.压紧螺帽 2.压紧圈 3.垫圈（1个） 4.胶圈 5.垫圈（1个） 6.套筒中间螺帽部件 7.衬套。
4、剥线，外层绝缘皮剥去长度43~48mm、屏蔽网保留30mm以上。
5、焊接插头接触件。
6、将衬套向前推，抵上转接套断齿，将屏蔽网覆盖在衬套外环槽上，使用散屏蔽网的捆紧在衬套环槽内，接点可适当焊接，焊接不能太大；剪去过长的屏蔽网。
7、将中间螺帽、套筒向前推，将衬套装入套筒内(衬套的铆要与套筒的槽对齐)，将中间螺帽拧紧在转接套上，拧上紧定螺钉2。
8、将垫圈、胶圈、垫圈、压紧圈依次推入套筒内。
9、使用扳手拧上压紧螺帽。
10、在压紧螺帽上装上压板、螺钉、弹簧垫圈，拧紧螺钉加紧电缆。
11、附件安装完毕。
直式电缆尾夹使用方法
装配步骤：
1、附件拆散：紧拧螺钉1、紧拧螺钉2从附件中拧出，转接套拧出，压紧螺帽拧下，压紧圈、屏蔽圈、胶圈、垫圈、取出衬套取出（当衬套不好取出时，可先将套筒前端的O型圈取出，可从左端取出衬套）。
2、先将转接套使用扳手拧上连接器插头，拧紧；拧上紧定螺钉1。
3、依以下次序将零件套在电缆上：1.压紧螺帽 2.压紧圈 3.垫圈（1个） 4.胶圈 5.垫圈（1个） 6.屏蔽圈 7.套筒中间螺帽部件 8.衬套。
4、剥线，外层绝缘皮剥去长度43~48mm、屏蔽网保留30mm以上。
5、焊接插头接触件。
6、将衬套向前推，抵上转接套断齿，将屏蔽网覆盖在衬套外环槽上，使用散屏蔽网的捆紧在衬套环槽内，接点可适当焊接，焊接不能太大；剪去过长的屏蔽网。
7、将中间螺帽、套筒向前推，将衬套装入套筒内(衬套的铆要与套筒的槽对齐)，将中间螺帽拧紧在转接套上，拧上紧定螺钉2。
8、将屏蔽圈、垫圈、胶圈、垫圈、压紧圈依次推入套筒内。
9、使用扳手拧上压紧螺帽。
10、在压紧螺帽上装上压板、螺钉、弹簧垫圈，拧紧螺钉加紧电缆。
11、附件安装完毕。
