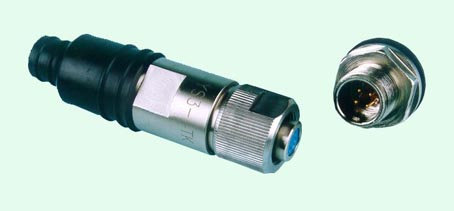

YS3型圆形水下电连接器
●螺纹连接，使用方便
●外壳采用耐海水腐蚀的材料
●具有径向水密结构，装拆电缆方便等特点
适用范围
YS3型圆形水下电连接器主要应用于各种水下装置的电子电气设备之间的电路连接。
使用环境条件
工作温度 -40℃～85℃
工作水深 不大于100m
正弦振动 10～2000Hz 加速度98m/s2
碰 撞 加速度392m/s2
主要技术特性
工作电流 5A
接触电阻 寿命前≤10mΩ
寿命后≤15mΩ
绝缘电阻
室温环境条件 | 高温条件 | 水中条件 | 湿热条件 |
≥1000MΩ | ≥500MΩ | ≥100MΩ | ≥20MΩ |
耐 电 压 AC 1000Vrms
静水压力 1Mpa（水压）
型号标志
代号 | YS | 3 | - | 4 | Z | J | 14 |
序号 | ① | ② | ③ | ④ | ⑤ | ⑥ |
① 圆形水下电连接器
② 设计序号
③ 芯数： 4
④ 电连接器类别：T-插头，Z-插座
⑤ 接触件类型：J-插针，K-插孔
⑥ 插座安装形式：14-螺母固定式
注： ⑥-插座安装方式标志只有插座有，插头无该标志。
机械寿命 300次
外形及安装尺寸
插头
插座
接触件孔位排列（插针插合面正视图）
