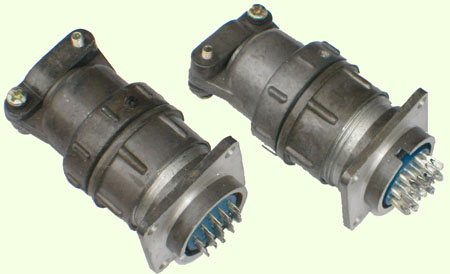

CX系列小圆形连接器
CX系列小圆形连接器采用螺纹连接，压铸铝外壳，具有结构简单、重量轻、体积小等特点。广泛应用于各种电子电气设备之间的电路连接。
使用环境条件：
环境温度：-55℃～+100℃
相对湿度：温度+40℃，为93%
大气压力：1KPa
振 动：10～2000Hz，加速度150m/s2
碰 撞：加速度490m/s2
冲 击：加速度980 m/s2
恒加速度：245 m/s2
主要技术特征（正常条件下）：
绝缘电阻
标准大气压 | 潮湿条件 | 高温条件 |
≥1000MΩ | ≥500MΩ | ≥500MΩ |
额定电压
工作环境 | 常温状态 | 温热状体 | 低气压 |
额定电压(V) | 500 | 400 | 200 |
耐电压(V) | 1500 | 800 | 300 |
额定电流与接触电阻
接触件直径（mm） | Φ1.0 | Φ1.5 | Φ2 | Φ3 |
接触电阻 | ≤5mΩ | ≤2.5mΩ | ≤1.5mΩ | ≤1mΩ |
额定电流 | 5 | 10 | 20 | 30 |
外形及安装尺寸
壳体号 | D1 | B | A | Φ | D2 |
12 | Φ12 | 13 | 18 | 2.4 | 18 |
14 | Φ14 | 17 | 24 | 3.5 | 21 |
16 | Φ16 | 20 | 26 | 4 | 24.5 |
18 | Φ18 | 20 | 27 | 3.5 | 25 |
22 | Φ22 | 23 | 30 | 3.5 | 29 |
24 | Φ24 | 26 | 33 | 3.5 | 33 |
27 | Φ27 | 29 | 36 | 3.5 | 35 |
30 | Φ30 | 31 | 38 | 3.5 | 39 |
33 | Φ33 | 32 | 40 | 3.5 | 42 |
36 | Φ36 | 35 | 43 | 3.5 | 45 |
39 | Φ39 | 37 | 46 | 3.5 | 49 |
42 | Φ42 | 40 | 49 | 3.5 | 51 |
45 | Φ45 | 43 | 52 | 3.5 | 54 |
绝缘体孔位排列：
壳体号 | 12 | 14 | 16 | ||||||||
芯数 | 3 | 4 | 5 | 7 | 2 | 3 | 4 | 5 | 3 | 4 | 5 |
芯数组合 | |||||||||||
壳体号 | 16 | 18 | 22 | 24 | |||||||
芯数 | 7 | 9 | 7 | 4 | 4 | 10 | 12 | 19 | 10 | 20 | 26 |
芯数组合 | |||||||||||
壳体号 | 27 | 30 | |||||||||
芯数 | 7 | 7 | 19 | 24 | 8 | 9 | 14 | 24 | 32 | 42 | 55 |
芯数组合 | |||||||||||
壳体号 | 33 | 36 | 39 | 42 | 45 | ||||||
芯数 | 7 | 20 | 32 | 20 | 22 | 22 | 45 | 30 | 45 | 50 | 50 |
芯数组合 | |||||||||||
