J27A系列印制电路连接器
J27A系列产品具有17、25、29、41、53、65、72、84、96线共9种规格。根据环境等级，该系列产品可分为I级、Ⅱ级和GJB级。其中I、Ⅱ级产品执行Q/RY.J01150-2008标准；GJB级产品执行Q/RY.J01128-2007标准。
用途：
J27A系列产品广泛适用于航天、航空等军用电子设备、计算机内印制电路板之间、印制电路板与电缆之间以及电缆与电缆之间的电连接。
特点：

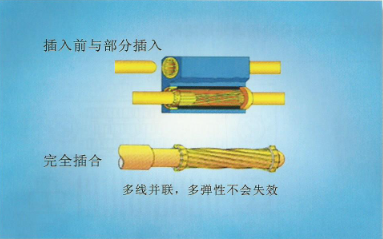

•接触件采用Φ0.6双曲面线簧插孔接触对，具有接触电阻稳定、接触可靠性高、使用寿命长、适应恶劣环境等特点；
•体积小、重量轻、接触件双排错位排列，2.54mm标准网络间距，连接可靠；
•定位导向装置具有36种方位组合，防同规格品种的误插合；
•本系列产品安装锁紧方式灵活，有垂直安装、水平安装、浮动安装以及螺纹锁紧等；
• GJB 级产品符合 GJB1438A-2006。
产品型谱：
J27A系列产品接触件数目具有17、25、29、41、53、65、72、84、96等9种；连接器尾端端接形式分为直插印制板式、弯插印制板式、焊线式。
主要环境条件及技术指标
环境等级 参数 项目 | Ⅱ级 | I级 | GJB级 |
环境温度（℃） | -65〜125 | -55〜100 | -65〜125 |
相对湿度 | 4O℃±2℃时，达90%〜95% | ||
低气压（KPa） | 0.665 | 0.665〜1.33X10-3 | 4.4 |
振动（m/s2） | 10Hz～50Hz、1.5mm(单振幅) 50Hz〜2000Hz、147 | 10Hz～2000Hz,147 | 10Hz〜2000Hz,147 |
冲击（m/s2） | 980,6ms,半正弦波 | 490,6ms,半正弦波 | 980m/s2,6ms,半正弦波 |
恒加速度（m/s2） | 980,5min/向 | 735,5min/向 | 无 |
工作电流（A） | 3 | 3 | 3 |
工作电压(Vd.c.） | 250 | 250 | 250 |
接蚀电阻（mΩ ） | ≤10 | ≤10 | ≤10 |
绝缘电阻（MΩ） | ≥2000 | ≥2000 | ≥5000 |
介质耐电压(Vr.m s.) | 常态1000 | 常态750 | 常态1000 |
插拔寿命（次） | 500 | 500 | 1000 |
型号标志方法示例及说明
型号标志方法 J27A - 29 T K L Ⅱ H
主称代号 | ||||||
接触件数目：17、25、29、41、53、65、72、84、96 | ||||||
产品类别：T（插头）、Z （插座） | ||||||
接触件种类：J（插针），Z（插孔） | ||||||
产品安装连接形式：X（垂直安装）、L （头与座螺纹连接）、F（浮动式安装），水平安装无标记 | ||||||
环境类别：Ⅰ（第1级），Ⅱ（第2级），不标记（GJB） | ||||||
接触件端子形式：BC（直脚）、B（弯脚）、BW1长弯脚、H（焊线） | ||||||
标志示例
直插头：J27A-25TJXBC
锁紧插头：J27A -41TKLIH
锁紧弯插座：J27A-29ZJLⅡBW
质量等级标识说明
II级标“G3”、I级标注“J”、GJB级标注“GJB”。
J27A系列产品类型
J27A系列规格 | 环境等级 | 名称 | ||
Ⅱ类 | I类 | GJB级 | ||
J27A-17 J27A 25 J27A-29 J27A-41 J27A-53 J27A-65 J27A-72 J27A-84 J27A-96 | TKXⅡBC | TKXIBC | TKXBC | 直插头 |
TKXⅡH | TKXIH | TKXH | 焊线直插头 | |
TKLⅡH | TKLIH | TKLH | 锁紧插头 | |
ZKXⅡBC | ZKXIBC | ZKXBC | 直插座 | |
ZKXⅡH | ZKXIH | ZKXH | 焊线直插座 | |
ZKLⅡBC | ZKLIBC | ZKLBC | 锁紧直插座 | |
ZKLⅡH | ZKLIH | ZKLH | 锁紧插座 | |
ZKFⅡH | ZKFIH | ZKFH | 浮动插座 | |
TJXⅡBC | TJXIBC | TJXBC | 直插头 | |
TJXⅡH | TJXIH | TJXH | 焊线直插头 | |
TJLⅡH | TJLIH | TJLH | 锁紧插头 | |
TJⅡBW | TJIBW | TJBW | 弯插头 | |
TJⅡBW1 | TJIBW1 | TJBW1 | 长弯插头 | |
ZJXⅡBC | ZJXIBC | ZJXBC | 直插座 | |
ZJXⅡH | ZJXIH | ZJXH | 焊线直插座 | |
ZJLⅡBC | ZJLIBC | ZJLBC | 锁紧直插座 | |
ZJLⅡBW | ZJLIBW | ZJLBW | 锁紧弯插座 | |
ZJLⅡBW1 | ZJLIBW1 | ZJLBW1 | 锁紧长弯插座 | |
ZJLⅡH | ZJLIH | ZJLH | 锁紧插座 | |
ZJFⅡH | ZJFIH | ZJFH | 浮动插座 | |
