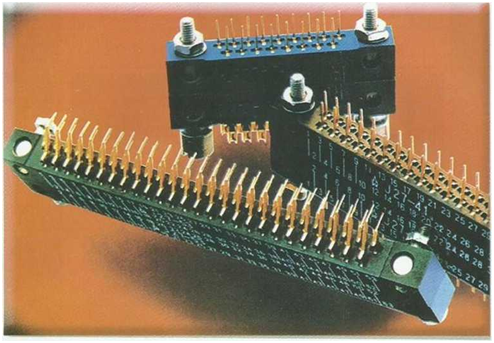

J27系列印制电路连接器
J27系列产品具有9、17、29、41、53、65、72、84、96、110线共10种规格。根据环境等级，该系列产品可分为普通级、Ⅰ级、Ⅱ级、GJB级、KJ级和宇航级。其中普通级产品执行Q/450300RYL2301-90标准；Ⅰ级产品执行Q/RY. J0102-91标准；Ⅱ级产品执行 RY3.646.002-1JT 标准；GJB 级产品执行ZZR-Q/RY20024A-2011标准，KJ级产品执行Q/RY.J01101-2006标准；宇航级产品执行CASTPS05/003-2006标准。
用途：
J27系列产品广泛适用于航天、航空等军用电子设备、计算机内印制电路板之间、印 制电路板与电缆之间以及电缆与电缆之间的电连接。
特点：
•体积小、重量轻、接触件密集度高，连接可靠性高。
•双曲形双片簧结构插孔保证接触可靠，接触电阻稳定，插拔寿命高，适应恶劣环境。
•定位导向装置具有36种方位组合，防同规格品种的误插合。
•本系列产品安装锁紧方式灵活，有垂直安装、水平安装、浮动安装以及螺纹锁紧等。
•插针、插孔为可拆卸式安装。
•插针、插孔基座材料耐高温（260℃）,抗辐射（lO7Gy）,符合航天真空使用要求，可与法国军标、美军标、IEC标准对应产品互换替代使用。
•GJB 级产品符合 GJB1438A-2006。
产品型谱:
J27系列产品接触件数目具有9、17、29、41、53、65、72、84、96、110线共10种规格；连接器尾端端接形式分为直插印制板式、弯插印制板式、焊线式。
主要环境条件及技术指标
环境等级 参数 项目 | 宇航级 | KJ级 | GJB级 | Ⅱ级 | I级 | 普通级 | |
环境温度(℃) | -55〜125 | -65〜125 | -65〜125 | -55～125 | -55～100 | -55～85 | |
相对湿度 | 40℃±2℃, 90%〜95% | ||||||
低气压(KPa) | 0.665 | 0.665 | 4.4 | 0.665 | 0.665〜1.33X10-3 | 4.4 | |
振动(m/s2) | 10Hz〜2000Hz,196 | 10Hz〜2000Hz,147 | 10Hz〜500Hz,100 | ||||
冲击(m/s2) | 980,10ms, 半正弦波 | 980,6ms, 半正弦波 | 980,6ms, 半正弦波 | 980,10ms, 半正弦波 | 490,6ms, 半正弦波 | 490,10ms, 半正弦波 | |
恒加速度(m/s2) | 980 | - | - | 980 | 747 | 245 | |
工作电流(A) | 3 | ||||||
工作电压(V) | 250 | ||||||
接触电阻(mΩ) | ≤10 | ≤30 | |||||
绝缘电阻(mΩ) | ≥2000 | ≥5000 | ≥2000 | ≥1000 | |||
介质耐电压(Vr.m.s.) | 常态1000 | ||||||
插拔寿命(次) | 500 | 1000 | |||||
J27系列产品类型
J27系列规格 | 环境等级 | 名称 | ||
Ⅱ类 | I类 | 普通级 | ||
J27-9 J27-17 J27-29 J27-41 J27-53 J27-65 J27-72 J27-84 J27-96 J27-110 | TKXⅡBC | TKXIBC | TKXBC | 直插头 |
THⅡH | TKXIH | TKXH | 焊线直插头 | |
TKLⅡH | TKLIH | TKLH | 锁紧插头 | |
ZKXⅡBC | ZKXIBC | ZKXBC | 直插座 | |
ZKXⅡH | ZKXIH | ZKXH | 焊线直插座 | |
ZKLⅡBC | ZKLIBC | ZKLBC | 锁紧直插座 | |
ZKLⅡH | ZKLIH | ZKLH | 锁紧插座 | |
ZKFⅡH | ZKFIH | ZKFH | 浮动插座 | |
TJXⅡBC | TJXIBC | TJXBC | 直插头 | |
TJXⅡH | TJXIH | TJXH | 焊线直插头 | |
TJLⅡH | TJLIH | TJLH | 锁紧插头 | |
TJⅡBW | TJIBW | TJBW | 弯插头 | |
TJⅡBW1 | TJIBW1 | TJBW1 | 长弯插头 | |
ZJXⅡBC | ZJXIBC | ZJXBC | 直插座 | |
ZJXⅡH | ZJXIH | ZJXH | 焊线直插座 | |
ZJLⅡBC | ZJLIBC | ZJLBC | 锁紧直插座 | |
ZJLⅡBW | ZJLIBW | ZJLBW | 锁紧弯插座 | |
ZJLⅡBW1 | ZJLIBW1 | ZJLBW1 | 锁紧长弯插座 | |
ZJLⅡH | ZJLIH | ZJLH | 锁紧插座 | |
ZJFⅡH | ZJFIH | ZJFH | 浮动插座 | |
