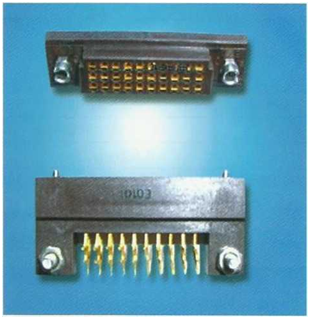

J27S系列印制电路连接器
J27S系列产品具有26、30、45、60、75、96、105、120、135、150线共10种规格。根据环境等级，该系列产品可分为普通级、I级、II级。其中普通级产品执行Q/450300RYL2301-90标准；I、II 级产品执行 Q/RY.J0179-2003标准。
用途：
J27S系列产品广泛适用于航天、航空等军用电子设备、计算机内卬制电路板之间、印制电路板与电缆之间以及电缆与电缆之间的电连接。
特点：
•体积小、重量轻、接触件密集度高，连接可靠性高。
• 双曲形双片簧结构插孔保证接触可靠，接触电阻稳定，插拔寿命高，适应恶劣环境。
•定位导向装置具有36种方位组合，防同规格品种的误插合。
•本系列产品安装锁紧方式灵活，有垂直安装、水平安装、浮动安装以及螺纹锁紧等。
•插针、插孔为可拆卸式安装。
产品型谱：
J27S系列产品接触件数目具有26、30、45、60、75、96、105、120、135、150线共10种规格；连接器尾端端接形式分为直插印制板式、弯插印制板式、焊线式。
主要环境条件及技术指标
环境等级 | Ⅱ级 | I级 | 普通级 |
环境温度（℃） | -55〜125 | -55〜100 | -55〜85 |
相对湿度 | 40℃±2℃, 90%〜95% | ||
低气压（Kpa） | 0.665 | 0.665〜1.33X10-3 | 4.4 |
振动(m/s2) | 10Hz〜2000Hz,147 | 10Hz〜2000Hz,147 | 10Hz〜500Hz,100 |
冲击(m/s2) | 980,10ms,半正弦波 | 747,6ms,半正弦波 | 490,10ms,半正弦波 |
恒加速度(m/s2) | 980 | 747 | 245 |
工作电流（A） | 3 | ||
工作电压（V） | 250 | ||
接触电阻（mΩ） | ≤10 | ≤10 | ≤30 |
绝缘电阻（MΩ） | ≥2000 | ≥2000 | ≥1000 |
介质耐压（V） | 常态1000 | ||
插拔寿命（次） | 1000 | ||
J27S系列产品类型
J27S系列规格 环境等级 名称 Ⅱ类 Ⅰ类 普通级 J27S-26 J27S-30 J27S-45 J27S-60 J27S-75 J27S-96 J27S-105* J27S-120* J27S-135* J27S-150* TKXⅡBC TKXIBC TKXBC 直插头 TKXⅡH TKXIH TKXH 焊线直插头 TKLⅡH TKLIH TKLH 锁紧插头 ZKXⅡBC ZKXIBC ZKXBC 直插座 ZKXⅡH ZKXIH ZKXH 焊线直插座 ZKLⅡBC ZKLIBC ZKLBC 锁紧直插座 ZKLⅡH ZKLIH ZKLH 锁紧插座 ZKFⅡH ZKFIH ZKFH 浮动插座 TJXⅡBC TJXIBC TJXBC 直插头 TJXⅡH TJXIH TJXH 焊线直插头 TJLⅡH TJLIH TJLH 锁紧插头 TJⅡBW TJIBW TJBW 弯插头 TJⅡBW1 TJIBW1 TJBW1 长弯插头 ZJXⅡBC ZJXIBC ZJXBC 直插座 ZJXⅡH ZJXIH ZJXH 焊线直插座 ZJLⅡBC ZJLIBC ZJLBC 锁紧直插座 ZJLⅡBW ZJLIBW ZJLBW 锁紧弯插座 ZJLⅡBW1 ZJLIBW1 ZJLBW1 锁紧长弯插座 ZJLⅡH ZJLIH ZJLH 锁紧插座 ZJFⅡH ZJFIH ZJFH 浮动插座 ZJXLⅡH ZJXLIH ZJXLH 锁紧插座
注：*表示未开发或正在开发的产品。
