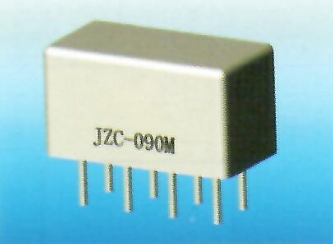

JZC-090M密封电磁继电器
该产品系具有高介质耐压的1/2晶体罩系列双列直插式继电器，其外形尺寸、安装方式、引出端型式符合国军标和国外军用继电器系列的规定。可供航空、航天等行业作信号传输和线路切换用。
使用环境条件
序号 | 项目名称 | 技术指标 | |
1 | 环境等级 | I | |
2 | 环境温度(℃) | -55〜+85 | |
3 | 相对湿度 | +40℃达98% | |
4 | 低气压(kPa) | 4.4 | |
5 | 振动 | 频率范围(Hz) | 10〜500 |
加速度(m/s2) | 100 | ||
6 | 冲击 | 加速度(m/s2) | 500 |
脉冲持续时间(ms) | 11 | ||
7 | 加速度(m/s2) | 250 | |
8 | 随机振动(m/s2)2/Hz | 10 | |
主要技术特性
触点形式 | 2Z | 动作时间(ms) | ≤6 | ||
线圈功耗(W) | ≤0.4 | 释放时间(ms) | ≤6 | ||
接触电阻(Ω) | 试验前 | ≤0.05 | 触点负载 | 阻性： 高电平:2A,28Vd.c. 0.6A, llOVd.c. 低电平:10～50μA, 10〜50mVd.c. | |
寿命后 | ≤0.20 | ||||
绝缘电阻(MΩ) | 常温常湿 | ≥1000 | |||
高温高湿 | ≥50 | ||||
介质耐压 Vr.m.s (50Hz) | 正常条件 | 1200(1000) | 密封 | ≤l×lO-1Pa・cm3/s | |
寿命 | 高电平；2×104次 低电平：1×1O5次 | ||||
低气压 | 600 | ||||
重量(g) | ≤10 | ||||
规格参数
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||
额定值 (Vd.c.) | 最大值 (Vd.c.) | 线圈电阻 (1±10%)Ω | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | |
006 | 6 | 8 | 90 | 4 | 0.5 | 5 | 0.3 |
012 | 12 | 16 | 360 | 7.8 | 1 | 10 | 0.7 |
015 | 15 | 20 | 560 | 9.8 | 1.1 | 12.5 | 0.8 |
024 | 24 | 28 | 1440 | 15.6 | 1.5 | 20 | 0.9 |
028 | 28 | 32 | 1960 | 18 | 2 | 23 | 1.3 |
注：()为激光封焊产品
■若要求提供其它规格线圈电压可由供需双方协商解决
