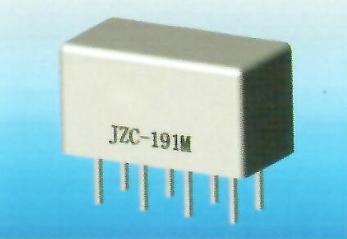

JZC-191M有瞬态抑制超小型电磁继电器
该产品是具有瞬态抑制功能的1/2晶体罩系列双列直插式继电器，其外形尺寸、安装方式、引出端型式符合国军标和国外军用继电器系列的规定。可供航空、航天等行业作信号传输和线路切换用。
•使用环境条件
序号 | 项目名称 | 技术指标 | |
1 | 环境温度(℃) | -65〜+125 | |
2 | 低气压(kPa) | 4.4 | |
3 | 振动 | 频率范围(Hz) | 10〜3000 |
加速度(m/s2) | 294 | ||
4 | 冲击 | 加速度(m/s2) | 980 |
脉冲持续时间(ms) | 6 | ||
5 | 加速度(m/s2) | 490 | |
6 | 随机振动(m/s2)2/Hz(规定时) | 40 | |
•主要技术特性
触点形式 | 2Z | 动作时间(ms) | ≤6 | ||
线圈功耗(W) | ≤1.0 | 释放时间(ms) | ≤6 | ||
接触电阻(Ω) | 试验前 | ≤0.05 | 触点负载 | 阻性： 高电平：2A,28Vd.c. 低电平：10〜50μA, 10〜50mVd.c. | |
寿命后 | ≤0.10 | ||||
绝缘电阻(MΩ ) | 常温常湿 | ≥1000 | |||
高温高湿 | ≥100 | ||||
介质耐压 Vr.m.s(50Hz) | 正常条件 | 1000 | 密封 | ≤1×10-2Pa・cm3/s | |
寿命 | 1×105 次 | ||||
低气压 | 350 | ||||
重最(g) | ≤15 | ||||
线圈瞬态抑制 | 反电动势 | ≤3V | |||
•规格参数
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 (Vd.c.) | 最大值 (Vd.c.) | 线圈电阻 (1±10%)Ω | 动作电压 最大值 (Vd.c.) | 保持电压 (Vd.c.) | 释放电压 最小值 (Vd.c.) | 动作电压 最大值 (Vd.c.) | 保持电压 (Vd.c.) | 释放电压 最小值 (Vd.c.) | |
006 | 6 | 8 | 40 | 4 | 2 | 0.3 | 5.6 | 3 | 0.15 |
012 | 12 | 16 | 160 | 8 | 4 | 0.6 | 11.2 | 6 | 0.35 |
027/028 | 27/28 | 32 | 870 | 18 | 10 | 1.5 | 25.5 | 15 | 0.9 |
