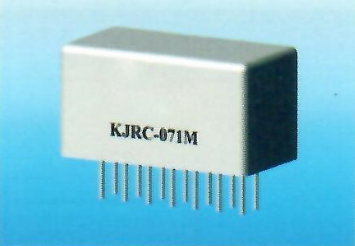

KJRC-071M有可靠性指标的超小型密封电磁继电器
该产品系具有4组转换触点的1/2晶体罩系列双列直插式继电器，是贯军标产品，各项技术性能符合 GJB65B总规范的规定。可供航空、航天等行业作信号传输和线路切换用。
•使用环境条件
序号 | 项目名称 | 技术指标 | |
1 | 环境温度(℃〉 | -65〜+125 | |
2 | 相对湿度 | +40℃达98% | |
3 | 低气压(kPa) | 4.39 | |
4 | 振动 | 频率范围(Hz) | 10〜2000 |
加速度(m/s2) | 200 | ||
5 | 冲击 | 加速度(m/s2) | 1000 |
脉冲持续时间(ms) | 6 | ||
| 6 | 加速度(m/s2) | 1000 | |
7 | 随机振动(m/s2)2/Hz | 30 | |
•主要技术特性
触点形式 | 4Z | 动作时间(ms) | ≤5 | ||
线圈功耗(W) | ≤1 | 释放时间(ms) | ≤5 | ||
接触电阻(Ω) | 试验前 | ≤0.05 | 触点负载 | 阻性:高电平:2A,28Vd.c. 1A,28Vd.c. 低电平:10〜50μA, 10〜50mVd.c. | |
寿命后 | ≤0.10 | ||||
绝缘电阻(MΩ) | 常温常湿 | ≥1000 | |||
密封 | ≤1×10-2Pa・cm3/s | ||||
高温高湿 | ≥500 | ||||
失效率 | λ=3%/104（L级） | ||||
寿命 | 高电平：2A,2×104 次 . 1A,1×105 次 低电平：1×105 次 | ||||
介质耐压 Vr.m.s(50Hz) | 正常条件 | 500 | |||
低气压 | 350 | ||||
重最(g) | ≤11 | ||||
•规格参数
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||
额定值 (Vd.c.) | 最大值 (Vd.c.) | 线圈电阻 (1±10%)Ω | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | |
005 | 5 | 6 | 27 | 3 | 0.3 | 4.5 | 0.2 |
006 | 6 | 7.5 | 40 | 3.6 | 0.45 | 5.4 | 0.27 |
012 | 12 | 15 | 150 | 7.2 | 0.9 | 10.8 | 0.5 |
015 | 15 | 18 | 240 | 8.6 | 0.95 | 12.3 | 0.6 |
018 | 18 | 21 | 540 | 13 | 1.1 | 17.3 | 0.68 |
021 | 24 | 28 | 640 | 14.5 | 1.5 | 21.5 | 1 |
027 | 27 | 32 | 800 | 15 | 1.8 | 22.5 | 1.1 |
■若要求提供其它规格线圈电压可由供需双方协商解决
