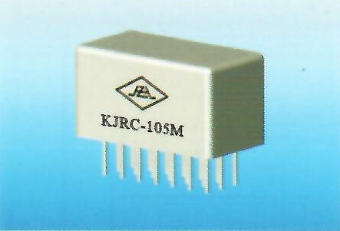

KJRC-105M有可靠性指标的超小型密封电磁继电器
该产品系具有6组转换触点的1/2晶体罩系列继电器，是贯军标产品，各项技术性能符合GJB65B总规范的规定。可供航空、航天等行业作信号传输和线路切换用。
•使用环境条件
序号 | 项目名称 | 技术指标 | |
1 | 环境温度(℃) | -65〜+125 | |
2 | 相对湿度 | +4℃达95% | |
3 | 低气压(kPa) | 4.39 | |
4 | 振动 | 频率范围(Hz) | 10〜2000 |
加速度(m/s2) | 200 | ||
5 | 冲击 | 加速度(m/s2) | 1000 |
脉冲持续时间(ms) | 6 | ||
6 | 加速度(m/s2) | 1000 | |
7 | 随机振动(m/s2)2/Hz(规定时) | 30 | |
•主要技术特性
触点形式 | 6Z | 动作时间(ms) | ≤5 | ||
线圈功耗(W) | ≤1.8 | 释放时间(ms) | ≤5 | ||
接触电阻(Ω) | 试验前 | ≤0.05 | 触点负载 | 阻性:高电平:1.OA,28Vd.c. 低电平:10〜50μA, 10〜50mVd.c. | |
寿命后 | ≤0.10 | ||||
绝缘电阻(MΩ) | 常温常湿 | ≥1000 | |||
密封 | ≤l×lO-2Pa・cm3/s | ||||
高温高湿 | ≥100 | ||||
失效率 | λ=3%/104(L级) | ||||
介质耐压 Vr.m.s(50Hz) | 正常条件 | 500 | |||
寿命 | 高电平：1×105次 低电平：1×105次 | ||||
低气压 | 350 | ||||
重量(g) | ≤10 | ||||
•规格参数
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||
额定值 (Vd.c.) | 最大值 (Vd.c.) | 线圈电阻 (1±10%)Ω | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | |
006 | 6 | 8 | 21 | 3.6 | 0.45 | 5.1 | 0.3 |
012 | 12 | 15 | 83 | 7.2 | 0.9 | 10.25 | 0.6 |
027 | 27 | 32 | 420 | 16.5 | 1.5 | 23.5 | 1.0 |
■若要求提供其它规格线圈电压可由供需双方协商解决
