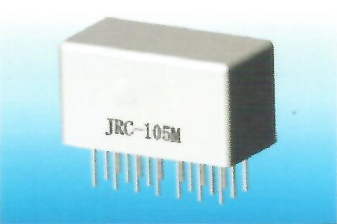

JRC-105M超小型密封电磁继电器
该产品系具有6组转换触点的1/2晶体罩系列电磁继电器，其外形尺寸、安装方式、引出端型式符合国军标和国外军用继电器系列的规定。 可供航空、航天等行业作信号传输和线路切换用。
•使用环境条件
序号 | 项目名称 | 技术指标 | |||
1 | 环境等级 | I | Ⅱ | Ⅲ | |
2 | 环境温度(℃) | -55〜+85 | |||
3 | 相对湿度 | +40℃达90%〜95% | |||
4 | 低气压(kPa) | 40 | 1 | 0.27〜0.013 | |
5 | 振动 | 频率范围(Hz) | 10〜500 | 10〜2000 | 10〜2000 |
加速度(m/s2) | 100 | 150 | 200 | ||
6 | 冲击 | 加速度(m/s2) | 250 | 500 | 750 |
脉冲持续时间(ms) | 18 | 11 | 6 | ||
7 | 加速度(m/s2) | 250 | 500 | 750 | |
8 | 随机振动(m/s2)2/Hz | 20 | |||
•主要技术指标
触点形式 | 6Z | 动作时间(ms) | ≤5 | ||
线圈功耗(W) | ≤1.8 | 释放时间(ms) | ≤5 | ||
接触电阻(Ω) | 试验前 | ≤0.05 | 触点负载 | 阻性： 高电平:2A,28Vd.c. 1A,28Vd.c. 低电平:10〜50μA, 10～50mVd.c. | |
寿命后 | ≤0.15 | ||||
绝缘电阻(MΩ ) | 常温常湿 | ≥500 | |||
高温高湿 | ≥10 | 密封 | ≤1×10-1Pa・cm3/s | ||
介质耐压 Vr.m.s(50Hz) | 正常条件 | 500 | 寿命 | 高电平：2A,2×104 次 1A,1×105 次 低电平：1×105 次 | |
低气压 | 200 | ||||
重量(g) | ≤10 | ||||
•规格参数
规格 序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||
额定值 (Vd.c.) | 最大值 (Vd.c.) | 线圈电阻 (1±10%)Ω | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | 动作电压 最大值 (Vd.c.) | 释放电压 最小值 (Vd.c.) | |
006 | 6 | 8 | 21 | 3.6 | 0.45 | 5 | 0.3 |
012 | 12 | 15 | 83 | 7.2 | 0.9 | 10 | 0.6 |
027 | 27 | 32 | 420 | 16.5 | 1.5 | 21 | 1.0 |
■若要求提供其它规格线圈电压可由供需双方协商解决
