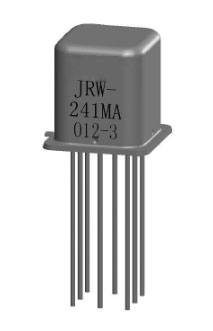

JRW-241MA型微型密封直流电磁继电器(7019)
1、该产品体积小，重量轻，可广泛用于航天、航空等领域换接电路之用。
2、符合GJB65B-1999《有可靠性指标的电磁继电器总规范》。
3、产品企业标准号Q/RG0492-2007。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -55～85 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10～2000 |
(m/s2) | 147 | |
冲击(m/s2) | 735 | |
稳态加速度(m/s2) | 490 | |
泄漏率(Pa·cm3/s) | ||
·技术特性
2Z(二组转换) | 动作时间(ms) | ≤3 | ||
接触电阻(Ω) | ≤0.1 | 释放时间(ms) | ≤4 | |
绝缘电阻 (MΩ) | 触点间 | ≥l000 | 触点负载 及寿命 | 10～50μA,10～50mV(阻性) 0.5A,28Vd.c.(阻性) 1×105次lA,28Vd.c.(阻性) 1×104次 |
触点组间 | ≥1000 | |||
触点线圈间 | ≥1000 | |||
其它 | ≥1000 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 500 | ||
触点组间 | 500 | 外形尺寸(mm) | 8.5×8.5×10 | |
触点线圈间 | 500 | 线圈功耗(W) | ≤0.25 | |
其它 | 500 | 重 量(g) | ≤4.3 | |
·规格表 Vd.c.
序号 | 线圈电压 | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 线圈电阻 (Ω)±10% | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 保持 电压 | 释放电压 min | |
005 | 5 | 7.0 | 100 | 3.3 | 1.7 | 0.30 | 4.1 | 2.5 | 0.15 |
006 | 6 | 8.4 | 200 | 4.0 | 2.0 | 0.36 | 4.9 | 3.0 | 0.18 |
009 | 9 | 12.6 | 400 | 6.0 | 3.0 | 0.54 | 7.4 | 4.5 | 0.27 |
012 | 12 | 16.8 | 800 | 8.0 | 4.0 | 0.72 | 9.8 | 6.0 | 0.36 |
018 | 18 | 25.2 | 1600 | 12.0 | 6.0 | 1.08 | 14.7 | 9.0 | 0.54 |
024 | 24 | 33.6 | 2500 | 16.0 | 8.0 | 1.44 | 19.6 | 12.0 | 0.79 |
027 | 27 | 37.8 | 3200 | 18.0 | 9.0 | 1.62 | 22.1 | 13.0 | 0.90 |
注：规格可根据用户要求增加；安装方式根据用户要求设计。
