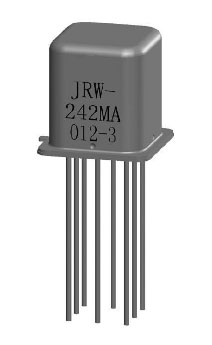

JRW-242MA型微型密封直流电磁继电器(7020)
1、该产品体积小，重量轻,可广泛用于航天、航空等领域换接电路之用。
2、符合GJB65B-1999《有可靠性指标的电磁继电器总规范》。
3、产品企业标准号Q/RG20927-2007。
·环境条件
项 目 | 参 数 | |
温度范围(℃) | -65～125 | |
相对湿度 | 40℃时达98% | |
低气压(kPa) | 4.4 | |
振动 | (Hz) | 10～3000 |
(m/s2) | 294 | |
随机振动 | 20(m/s2)2/Hz,169.1m/s2 | |
冲击(m/s2) | 735 | |
稳态加速度(m/s2) | 490 | |
泄漏率(Pa·cm3/s) | ||
2Z(二组转换) | 动作时间(ms) | ≤3 | ||
接触电阻（Ω） | ≤0.1 | 释放时间(ms) | ≤6 | |
绝缘电阻 (MΩ) | 触点间 | ≥10000 | 触点负载 及寿命 | 10〜50μA,10～5OmV 0.5A,28Vd.c. 阻性 1×105次 lA,28Vd.c.,5×104次 |
触点组间 | ≥10000 | |||
触点线圈间 | ≥10000 | |||
其它 | ≥10000 | |||
介质耐电压 Vr.m.s. (50Hz) | 触点间 | 500 | ||
触点组间 | 500 | 外形尺寸(mm) | 8.5×8.5×10 | |
触点线圈间 | 500 | 线圈功耗(W) | ≤0.25 | |
其它 | 500 | 重 量(g) | ≤4.3 | |
·规格表 Vd.c.
序号 | 线圈电压 | 线圈电流mA | 25℃ | 整个温度范围 | ||||||
额定值 | 最大值 | 最大值 | 最小值 | 动作电压 max | 保持 电压 | 释放电压 min | 动作电压 max | 保持 电压 | 释放电压 min | |
005 | 5 | 7.0 | 67.1 | 54.9 | 3.5 | 2.3 | 0.7 | 4.2 | 2.8 | 0.6 |
006 | 6 | 8.4 | 43.1 | 35.3 | 4.2 | 2.8 | 0.8 | 5.1 | 3.4 | 0.7 |
009 | 9 | 12.6 | 21.8 | 17.8 | 6.3 | 4.2 | 0.9 | 7.6 | 5.3 | 0.8 |
012 | 12 | 16.8 | 15.0 | 12.2 | 8.0 | 5.2 | 1.1 | 10.2 | 6.5 | 0.9 |
018 | 18 | 25.2 | 11.7 | 9.5 | 12.0 | 7.3 | 1.4 | 14.7 | 10.0 | 1.1 |
024 | 24 | 33.6 | 10.1 | 8.3 | 16.0 | 8.4 | 1.6 | 19.6 | 11.6 | 1.3 |
027 | 27 | 37.8 | 8.9 | 7.3 | 18.0 | 9.5 | 1.8 | 22.1 | 13.0 | 1.4 |
注:规格可根据用户要求增加；安装方式根据用户要求设计。
